Eltek 380V - 54V DC-DC dönüştürücü sistemleri Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Eltek 380 V - 54 V DC-DC dönüştürücü sistemleri Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)

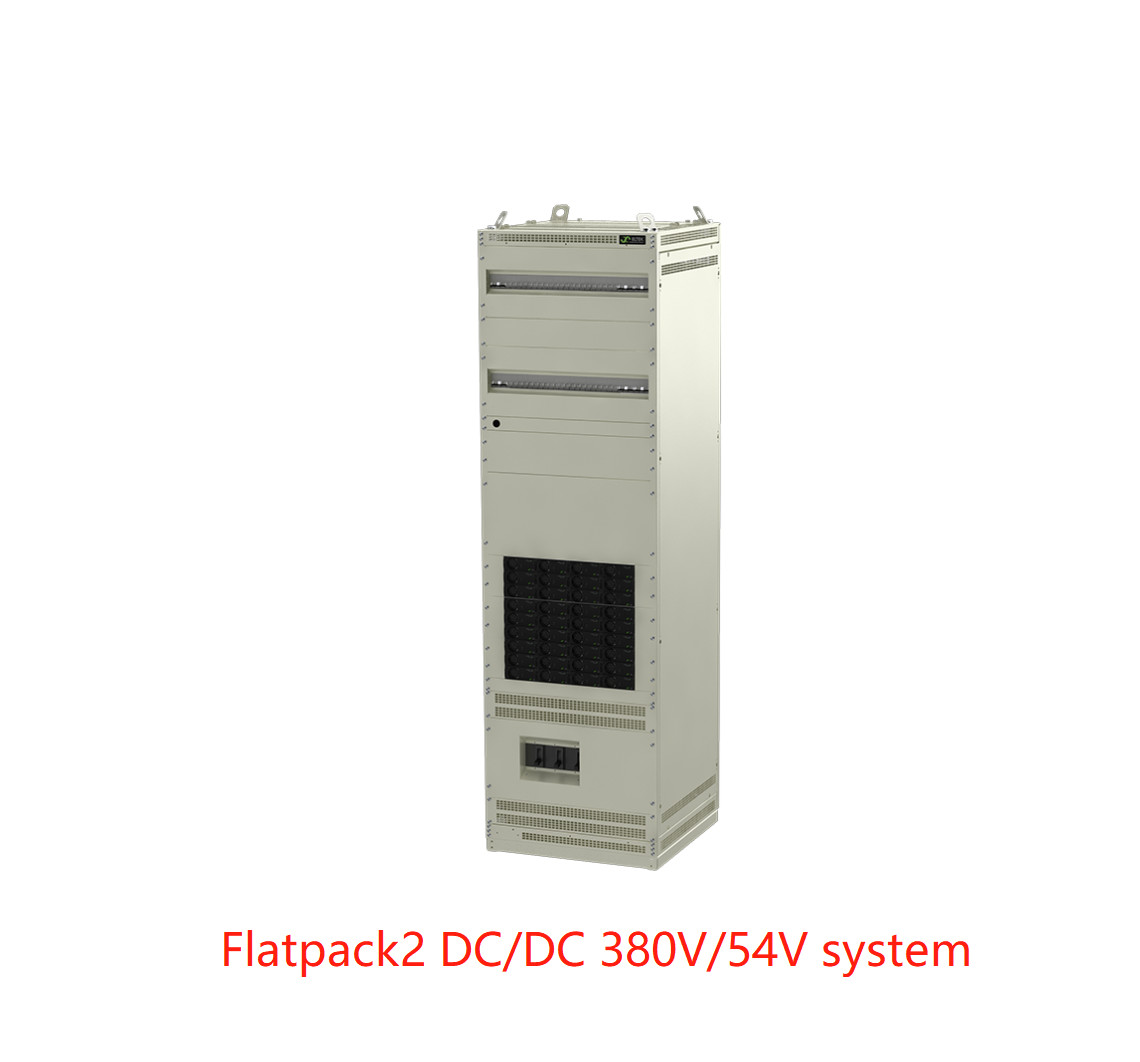

Flatpack2 DC/DC 380V/54V sistemi
Eltek'in zengin özelliklere sahip Smartpack2 kontrol ve izleme ünitesi ile Flatpack2 DC/DC 380V/48V 3000W SHE modülünün kullanılması, sahaların 380 Vdc'yi iletim voltajı olarak kullanmasından faydalanmasını sağlar.
Veri Merkezlerinde geleneksel UPS'lere rekabetçi bir alternatif veya Telekom sahası genişlemelerinde merkezi güç santralleri için.
Son teknoloji ürünü, süper yüksek verimli dönüştürücü modüllerin Eltek'in zengin özelliklere sahip Smartpack2 izleme ve kontrol ünitesi ile entegre edilmesiyle, yüksek performanslı Flatpack2 DC/DC 380V/54V Güç Sistemi, 380 Vdc bus voltajını düzenlenmiş 54 Vdc'ye dönüştürür ve modül verimliliği %98,2'dir.
Temel özellikler
l Giriş koruması
l Çok yönlülük
l Ölçeklenebilirlik
l Modüler – yükünüz arttıkça oluşturun
l Süper Yüksek Verimlilik (SHE)
l Smartpack2 kontrol cihazı
l Sıcak takılabilir
l 50-55 Vdc ayarlanabilir çıkış
l Patentli SHE teknolojisi
UYGULAMALAR
TELEKOM
• Telekom santral genişlemeleri
• Yüksek güçlü saha yükseltmeleri
VERİ MERKEZLERİ
• 380 VDC'den (260-400 VDC) 50-55 VDC'ye dönüşüm
• Ortak yerleşim tesisleri
• UPS+VDC santral değişimi
Parametreler:
|
| Model |
36 kW Sistem |
72 kW Sistem |
108 kW Sistem |
| Parça numarası |
CDT31242.xxx |
CDT32442.xxx |
CDT33642.xxx |
| GİRİŞ VERİLERİ |
| Gerilim (çalışma aralığı) |
260 - 400 VDC |
| Maksimum akım |
147,6 A |
295,2 A (2x 147,6 A) |
442,8 A (3x 147,6 A) |
| Koruma (modül seviyesi) |
Sigorta, VIN aralık dışındayken kapanma |
| Koruma (kabin seviyesi) |
1x 160 A MCCB |
2x 160 A MCCB |
3x 160 A MCCB |
| ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) |
54,5 VDC |
| Gerilim (ayarlanabilir aralık) |
50 - 55 VDC |
| Maksimum güç, nominal giriş |
36 kW |
72 kW |
108 kW |
| Maksimum akım, @VOUT = 50 VDC |
720 A |
1440 A |
2160 A |
| Akım paylaşımı |
%10 ila %100 yükten maksimum akımın ±%5'i |
| Statik gerilim regülasyonu |
%0 - %100 yük ve nominal girişten ±%0,5 |
| Dinamik gerilim regülasyonu |
%10-90 veya %90-10 yük değişiminde ±%5,0, regülasyon süresi< 50 ms |
| DC Çıkışları |
2x 30 yola kadar ≤63 A MCB 2x 20 yola kadar ≤125 A MCB |
| Koruma |
Aşırı gerilim kapatması; kısa devreye karşı korumalı; yüksek sıcaklık; sıcak takılabilir ani akım sınırlaması; VEYA-ing FET |
| Ek bilgi |
Flatpack2 DCDC 380V 48V 3000W SHE veri sayfasına bakın |
| KONTROL VE İZLEME |
| İzleme ünitesi |
Smartpack2 |
| Yerel İşlem |
Ekran ve tuşlar, standart tarayıcı üzerinden WEB arayüzü |
| Uzaktan İşlem |
WEB arayüzü; MODBUS; SNMP protokolü ve e-posta |
|
Alarmlar
|
Düşük ve yüksek çıkış gerilimi alarmları (Küçük ve büyük seviyeler), Toprak arızası alarmı, Sıcaklık alarmı, Şebeke kesintisi alarmı, Yük kesici açma alarmı ve daha fazlası. |
| Ek bilgi |
Smartpack2 veri sayfasına bakın |
| DİĞER ÖZELLİKLER |
| Tepe Verimliliği |
%98,2 |
|
İzolasyon
|
4,2 kVDC – giriş ve çıkış
2,2 kVDC – giriş toprağı
0,5 kVDC – çıkış toprağı
|
| Çalışma sıcaklığı |
-20 ila +45 °C (-4 ila +113 °F) 40 °C'nin (104 °F) üzerinde olası güç düşüşü |
| Depolama sıcaklığı |
-40 ila +85 °C (-40 ila +185 °F) |
| Nem |
%5 – 95 RH, yoğuşmasız |
| Boyutlar [GxYxD] |
600 x 2000 x 600 mm (23,62 x 78,74 x 23,62”) |
| TASARIM STANDARTLARI |
| Elektriksel güvenlik |
IEC/EN 60950-1: 2013 |
|
EMC
|
IEC/EN 61000-6-1:2007,
IEC/EN 61000-6-2:2005,
IEC/EN 61000-6-3:2007 + A1:2011, IEC/EN 61000-6-4:2007 + A1:2011, ETSI EN 300 386 v2.1.1: 2016
|
|
Çevre
|
Aşağıdakilere uygun olarak test edilmiştir:
ETSI EN 300 019-2-1 v2.2.1: 2014 (Sınıf 1.2);
ETSI EN 300 019-2-2 v2.3.1: 2013 (Sınıf 2.3);
ETSI EN 300 132-3-1 v2.1.1; 2011/65/EU (RoHS) & 2008/98/EC (WEEE)
IEC/EN 62040-5-3:2016 madde 4.2'ye göre normal çalışma koşulları, madde 4.3'e göre diğer çalışma koşulları bildirilmelidir.
|
| 1) Kapılar olmadan gösterilen kabin görünümleri. |

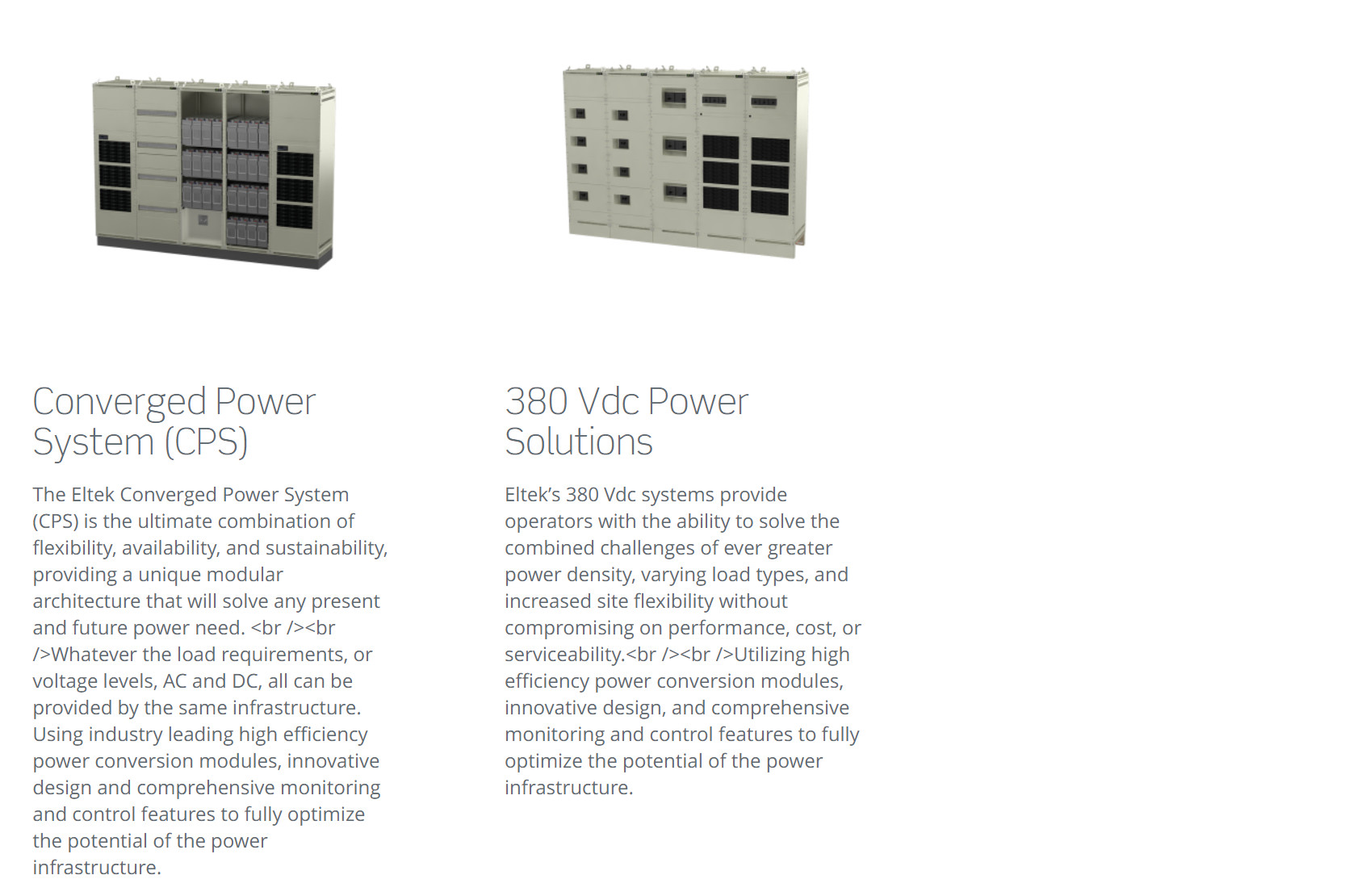

İlgili Ürünler:
