Eltek Rectiverter Kapalı sistem Ölçeklenebilir sistem 18kva 36kva 54kva 72kva tek AC girişi ile (CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx)
Ölçeklenebilir Rectiverter kapalı sistem, 400 VAC 3 fazlı veya 230 VAC 1 fazlı yükler için AC yedek güç ve akü şarjı ve isteğe bağlı DC yükler için 48 VDC güç sağlar

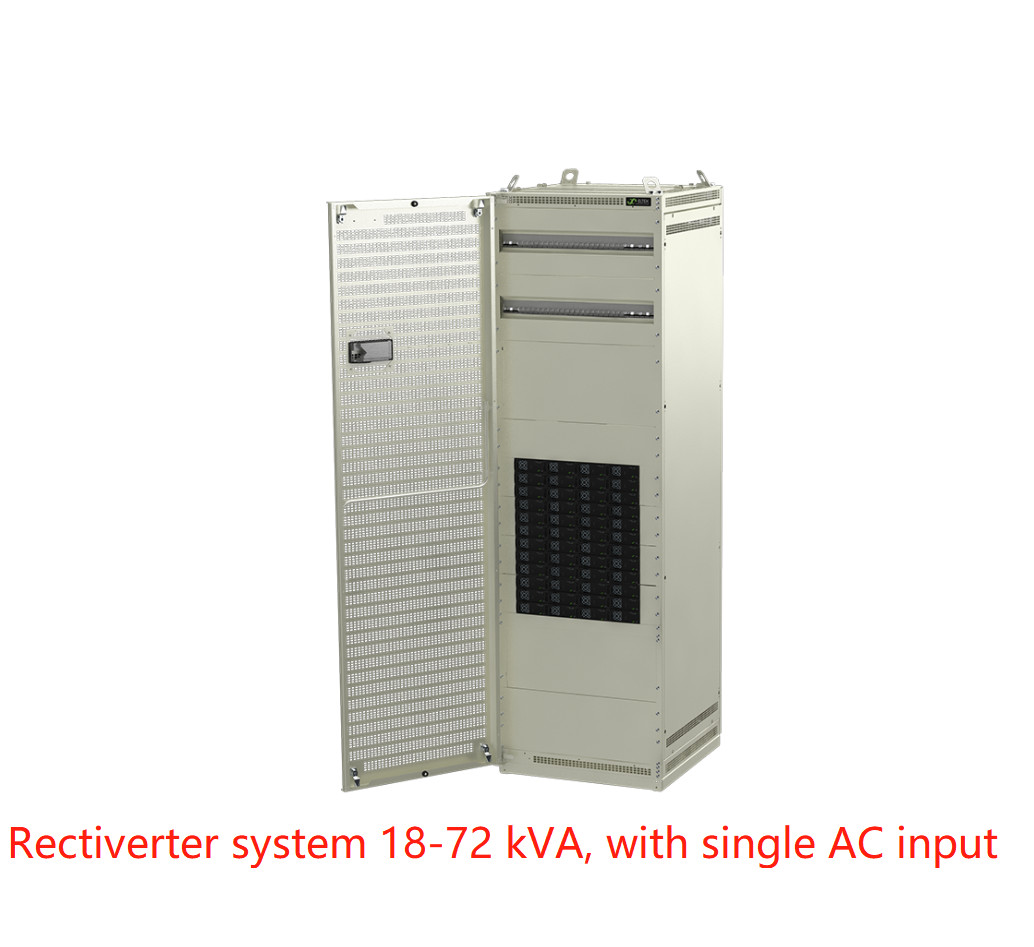

Rectiverter Ölçeklenebilir Sistem 18-72 kVA
Sistemler, 36, 54 veya 72 kVA'ya kadar maksimum AC çıkış gücüne sahip üç konfigürasyonda mevcuttur. AC dağıtımları, kabine entegre edilmiştir ve 3 fazlı veya 1 fazlı yük kesicileri mümkündür.
AC çıkış ile birlikte sistem, -48 VDC yükler için dahili DC dağıtımı ile 57,6 kW'a kadar DC yükleri de besleyebilir.
Temel özellikler
l 400 VAC 3 faz (Y) girişi
l 400 VAC 3 faz (Y) çıkışı
l 48 VDC giriş/çıkış
l Maksimum 72 kVA / 57,6 kW AC çıkışı
l Maksimum 57,6 kW DC çıkışı
l AC dağıtımı
l DC dağıtım seçeneği
l Manuel baypas seçeneği
l 4 adede kadar akü dizisi
l Dahili transfer teknolojisi
l %150 aşırı yük kapasitesi, 15S
l %600 hızlı açma akımı 20 ms
l Sıcak takılabilir
l Smartpack2 kontrolcü
l Flatpack2 doğrultucularla paralel çalışır
l Küresel uyumluluk
l Patentli HE teknolojisi
UYGULAMALAR
TELEKOM-MOBİL/KABLOSUZ
· LTE/4G/WiMAX
· Dağıtılmış anten sistemi
· Geniş bant
· Radyo baz istasyonları/hücre sahaları
DEMİRYOLU VE METRO ALTYAPISI
· Kontrol ve koruma
· Sinyalleme
· GSM-R
· Güvenlik Sistemleri
ENERJİ ŞİRKETLERİ
· Kontrol ve koruma
SCADA sistemi
Parametreler :
|
Ölçeklenebilir Sistem 18-72 kVA, tek giriş
|
| Modeller / sipariş bilgileri |
36 kVA |
54 kVA |
72 kVA |
| Ürün ailesi |
CTER2442.4xxx |
CTER3642.4xxx |
CTER4842.4xxx |
| AC ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) / (ayarlanabilir aralık)1) |
|
400 VAC 3 faz (Y) / 346-415 VAC |
| Frekans (varsayılan invertör modu) |
|
|
50 Hz (uyarlanabilir) |
|
| Frekans (ayarlanabilir invertör modu) |
|
50Hz, 60Hz veya son senkronize 50/60Hz (uyarlanabilir) |
| Güç maksimum (sürekli / aşırı yük (<15s) ) |
28,8 kW (36 kVA) / 48 kVA |
43,2 kW (54 kVA) / 72 kVA |
57,6 kW (72 kVA) / 96 kVA |
| Akım maksimum/faz(sürekli aşırı yük(<15s)) |
52ARMS / 69,6ARMS |
78ARMS / 104,4ARMS |
104ARMS / 139,2ARMS |
| Akım (maksimum) Hızlı açma/faz (20ms) |
256A (6 x nominal) |
380A (6 x nominal) |
512A (6 x nominal) |
| Bekleme süresi (Gerilim düşüşleri) (aküye geçmeden önce) |
|
|
> 5 ms @ tam yük |
|
| THD |
|
|
<%1,5 dirençli yükte |
|
|
Çıkış özellikleri
|
Modül: L ve N'de sigorta, Sıcak takılabilir
1 kutuplu veya 3 kutuplu AC dağıtımı (doğrudan MCB veya MCCB'ye bağlantı)
Maksimum kesici kapasitesi, rectiverter modülü için önerilen maksimum kesiciye göre
|
| DC ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) / (ayarlanabilir aralık) |
|
|
53,5 VDC / 43 - 58 VDC |
|
| Güç (maksimum @nominal giriş) |
28,8 kW 2) |
43,2 kW 2) |
57,7 kW 2) |
| Akım (maksimum @VOUT ≤ 48 VDC) |
600 A 2) |
900 A 2) |
1200 A 2) |
| Bekleme süresi, maksimum çıkış gücü |
|
|
>10ms; VOUT > 41 VDC |
|
| Çıkış özellikleri |
|
Kısa devre korumalı, Aşırı gerilim kapatma |
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Gerilimi(3 faz Y) |
|
|
320-475 VAC, |
|
| AC Akım/faz (modül tipine bağlı olarak) |
56-96 ARMS 4) |
84-144 ARMS 4) |
112-192 ARMS 4) |
| Frekans (varsayılan: senkronizasyon aralığı) |
|
|
47-53 & 57-63 Hz |
|
| Frekans (ayarlanabilir: senkronizasyon aralığı) |
|
|
47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir) |
| Güç Faktörü / THD |
|
|
> %50 yükte veya daha fazla / > 0,99< %3,5 |
| DC Gerilim nominal / genişletilmiş aralık (aşırı yük yok)3) |
|
|
45 - 58 VDC / 40 - 45 VDC |
|
| DC Akım (maksimum)/ aşırı yük sırasında (15s) |
768 A / 1080 A |
1152 A / 1620 A |
1536 / 2160 A |
| Giriş özellikleri |
|
Modül : L ve N'de sigorta, Sıcak takılabilir, Varistör, Sıcak takılabilir
AC giriş bireysel vida terminalleri L1-L3, N & PE için 120 mm2
|
| AKÜ KESİCİSİ |
| 1 kutuplu akü kesicisi |
|
2*TPS 2 tutucu (800-1600 A) veya 4*TPS 00 tutucu (250-600 A) |
| SEÇENEKLER |
| DC dağıtımı (doğrudan kesiciye bağlantı) |
1-125 A, 1 kutuplu MCB kesici (maksimum 30 adet 18 mm, maksimum 20 adet 27 mm) |
| DC dağıtımı (toplu çıkış) |
|
|
2*600 A (2*TPS 00 tutucu 250-600 A) |
| Manuel Baypas anahtarı |
|
|
2*200 A |
|
| LVBD (1 kutuplu) |
|
|
1800 A |
|
| DİĞER ÖZELLİKLER |
| Verimlilik |
> %96 (şebeke modu (AC/AC ve AC/DC)), > %94 (invertör modu (DC/AC)) |
| Koruma Sınıfı |
IP 20 |
|
|
|
| Bağlantı |
Üst veya Alt bağlantı |
|
|
| Çalışma sıcaklığı |
-40 ila +55°C (-40 ila +131°F), nem %5 - %95 RH yoğuşmasız |
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız |
| Boyutlar[GxDxY] / Ağırlık |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
|
| TASARIM STANDARTLARI |
| Elektrik güvenliği |
EN 60950-1, EN 62040-1 UPS güvenliği |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bölüm 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
Çevre
|
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3)
Normal çalışma koşulları IEC/EN 62040-3:2011 madde 4.1 RoHS (2011/65/EU) ve WEEE (2002/96/EC) uyumlu olmalıdır
|
|
1) Çıkış gerilim aralıkları fabrikada yapılandırılmıştır ve üst şaside bireysel tuşlamaya sahiptir
3) 40 - 45 VDC: azaltılmış performans - güç artışı yok ve AC çıkışta artan gerilim THD.
|
2) AC yük önceliğe sahiptir. Maksimum mevcut DC çıkış gücü ve akımı, anlık AC yüküne ve AC giriş gerilimine bağlıdır; örneğin, tam AC gücünde ve 230VAC için nominal girişte modül başına maksimum 800W/16,7A.
4) DC gerilimi 43V'un altına çekilirse, giriş akımı bu seviyenin üzerine çıkabilir
|
* AC & DC beslemesi tek bir kabinde olan kapalı Rectiverter Kabini

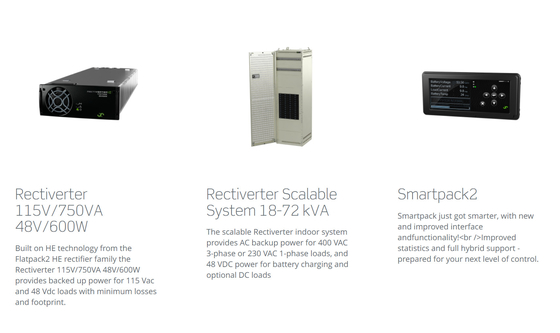

İlgili Ürünler :
