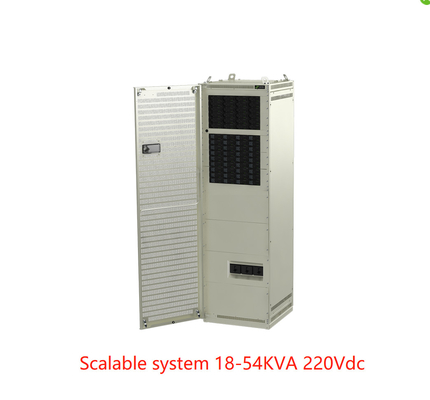

Eltek rectiverter İç Mekan sistemi Ölçeklenebilir sistem 18-54KVA 220Vdc AC yedek güç kaynağı 400 VAC veya 230Vac için (CIEJ3643.4xxx)
Eltek rectiverter İç Mekan sistemi Ölçeklenebilir sistem 18-54KVA 220Vdc AC yedek güç kaynağı 400 VAC veya 230Vac için (CIEJ3643.4xxx)
Ölçeklenebilir Rectiverter iç mekan sistemi, AC yedek güç sağlar
400 VAC 3 fazlı veya 230 VAC 1 fazlı yükler ve pil için 220 VDC güç
şarjı ve isteğe bağlı DC yükleri. Esnek DC çıkışı ayarlanabilir
10 saate kadar koruma süresi ile büyük pil yedeklemesini şarj edin.
İsteğe bağlı B-girişi (çift AC girişi) ile birlikte, ortadan kaldırır
geleneksel bir ATS'ye (Otomatik Transfer Anahtarı) gerek yoktur. A'dan B'ye geçiş
, kesintisiz bir işlemdir ve
AC yükünde kesinti yoktur
.
İsteğe bağlı B-girişi (çift AC girişi) ile birlikte, geleneksel bir ATS'ye (Otomatik Transfer Anahtarı) gerek yoktur. A'dan B'ye geçiş, AC yükünde kesinti olmadan kesintisiz bir işlemdir.
AC UPS olarak kullanılmak üzere çift AC girişi ile yapılandırıldığında, EN 62040-3'e göre - VFI SS 111 olarak sınıflandırılır
Temel özellikler
l 400 VAC 3 faz (Y) girişi
l 400 VAC 3 faz (Y) çıkışı
l 220VDC giriş/çıkış
l Maksimum 54 kVA / 43,2 kW AC çıkışı
l Maksimum 43,2 kW DC çıkışı
l Korumalı toplu AC çıkışı
l A+B seçeneği (çift AC girişi)
l Manuel baypas seçeneği
l 4 adede kadar pil dizisi
l Dahili transfer teknolojisi
l %150 aşırı yük kapasitesi, 15S
l %600 hızlı gezi akımı 20 ms
l Takılabilir
l Smartpack2 kontrol cihazı
l Flatpack2 doğrultucularla paralel çalışır
l Küresel uyumluluk
l Patentli HE teknolojisi
Parametreler :
|
| Modeller / sipariş bilgileri |
54 kVA + 48 kW A-Girişi |
54 kVA + 48 kW B-Girişi |
| Ürün ailesi |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| AC ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) / (ayarlanabilir aralık)1) |
|
400 VAC 3 faz (Y) / 346-415 VAC |
| Frekans (varsayılan invertör modu) |
|
50 Hz (uyarlanabilir) |
| Frekans (ayarlanabilir invertör modu) |
|
50Hz, 60Hz veya son senkronize 50/60Hz (uyarlanabilir) |
| Güç maksimum (sürekli / aşırı yük (<15s) ) |
|
43,2 kW (54 kVA) / 72 kVA |
| Akım maksimum/faz (sürekli / aşırı yük (<15s) ) |
|
78ARMS / 104,4ARMS |
| Akım (maksimum) Hızlı gezi/faz (20ms) |
|
380A (6 x nominal) |
| Bekleme (Gerilim düşüşleri) (pili değiştirmeden önce) |
|
> 5 ms @ 43,2 kW yük |
| THD |
|
<% 1,5 dirençli yükte |
| Çıkış özellikleri |
Modül: L ve N'de sigorta, Takılabilir
100 A MCCB, AC çıkışı bireysel vida terminalleri L1-L3, N & PE için 70 mm2
|
| DC ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) / (ayarlanabilir aralık) |
|
122,5 VDC / 97 - 145 VDC |
| Güç (maksimum @nominal giriş) |
|
43,2 kW 2) |
| Akım (maksimum @VOUT ≤ 48 VDC) |
|
400 A 2) |
| Bekleme süresi, maksimum çıkış gücü |
|
>10ms; VOUT > 97 VDC |
| Çıkış özellikleri |
|
Kısa devre koruması, Aşırı gerilim kapatma
M10 cıvatasına pil girişi / çıkış bağlantısı
|
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Gerilimi (3 faz Y) |
|
320-475 VAC, |
| AC Akım/faz (nominal çıkış geriliminde) (modül tipine bağlı olarak) |
92-138 ARMS 4) |
| Frekans (varsayılan: senkronizasyon aralığı) |
|
47-53 & 57-63 Hz |
| Frekans (ayarlanabilir: senkronizasyon aralığı) |
|
47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir) |
| Güç Faktörü / THD |
|
> %50 yükte veya daha fazla / 0,99< %3,5 |
| DC Gerilim nominal / genişletilmiş aralık (aşırı yük yok)3) |
|
102 - 145 VDC / 90 - 145 VDC |
| DC Akım (maksimum) |
|
450 A / 648 A aşırı yük sırasında (15s) |
| Giriş özellikleri |
Modül : L ve N'de sigorta, Takılabilir, Varistör, Takılabilir
160 A MCCB, AC girişi bireysel vida terminalleri L1-L3, N & PE için 70 mm2
|
| PİL VE YÜK KESİCİ |
| 2 kutuplu pil kesici |
|
2*MCCB 630 A |
1*MCCB 880 A |
| 2 kutuplu yük kesici |
|
- |
1*MCCB 630 A |
| SEÇENEKLER |
| B-girişi maksimum güç (FP2 HE, 2 kW doğrultucular ile) |
|
48 kW |
| Manuel Baypas anahtarı |
|
2*160 A |
| DİĞER ÖZELLİKLER |
| Verimlilik |
> %96 (şebeke modu (AC/AC ve AC/DC)), > %94 (invertör modu (DC/AC)) |
| Koruma Sınıfı |
IP 20 |
|
|
| Çalışma sıcaklığı |
-40 ila +55°C (-40 ila +131°F), nem %5 - %95 RH yoğuşmasız |
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız |
| Boyutlar[GxDxY] / Ağırlık |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| TASARIM STANDARTLARI |
| Elektrik güvenliği |
EN 60950-1, EN 62040-1 UPS güvenliği |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bölüm 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Çevre
|
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3)
Normal çalışma koşulları IEC/EN 62040-3:2011 madde 4.2'ye göre olmalıdır
Diğer çalışma koşulları IEC 62040-3:2011 madde 4.3'e göredir, 2011/65/EU (RoHS) & 2012/19/EU (WEEE) tavsiye edilmelidir
|
|
1) Çıkış gerilim aralıkları fabrikada yapılandırılır ve üst şaside bireysel tuşlamaya sahiptir
3) 90 - 102 VDC: azaltılmış performans - güç artışı yok ve AC çıkışında artan gerilim THD.
|
2) AC yük önceliğe sahiptir. MaksimummevcutDC çıkış gücü ve akımı anlık AC yüküne ve AC giriş gerilimine bağlıdır; örneğin, tam AC gücünde ve 230VAC için nominal girişte maksimum 28,8kW/260 A.
4) DC gerilimi 97 V'un altına çekilirse, giriş akımı bu seviyenin üzerine çıkabilir
|
* AC ve DC beslemesi tek bir kabinde olan iç mekan Rectiverter Kabini
