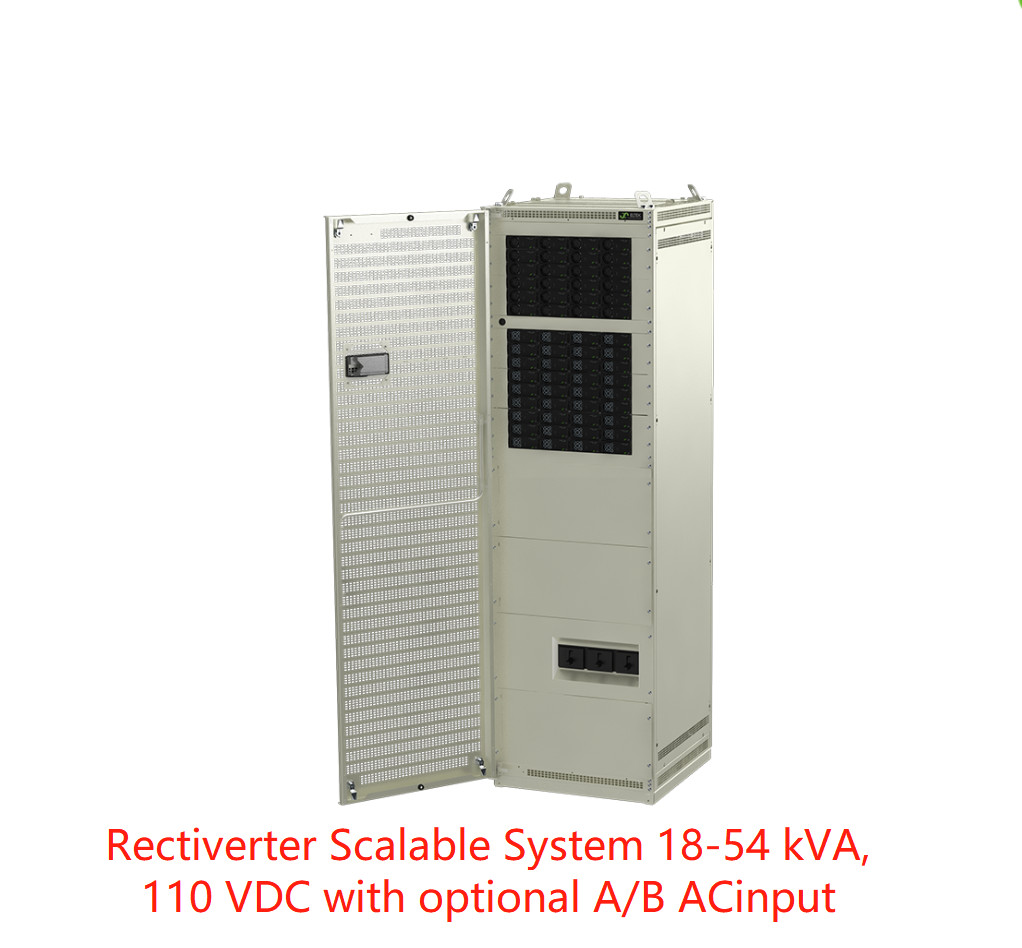

Eltek Rectiverter İç Kapalı Ölçeklenebilir Sistemi 18-54 kVA, 110 VDC A + B giriş ((CIEJ3643.4xxx))
Eltek Rectiverter İç Kapalı Ölçeklenebilir Sistemi 18-54 kVA, 110 VDC A + B giriş ((CIEJ3643.4xxx))
Ölçeklenebilir Rectiverter iç sistem, 400 VAC 3 fazlı veya 230 VAC 1 fazlı yükler ve DC yükleri ve pil şarjı için 48 VDC gücü için yedek güç sağlar.
Ölçeklenebilir Rectiverter iç sistem, 400 VAC 3 fazlı veya 230 VAC 1 fazlı yükler için AC yedek gücü ve pil şarjı ve isteğe bağlı DC yükleri için 110 VDC gücü sağlar
İsteğe bağlı B girişi ile birlikte (ikili AC girişi) geleneksel bir ATS (Automatik Transfer Değiştiricisi) gereksinimini ortadan kaldırır.AC yükünde kesintisiz bir işlemdir..
Bir AC UPS olarak kullanılmak üzere çift AC girişle yapılandırıldığında, EN 62040-3 uyarınca - VFI SS 111 olarak sınıflandırılır.
Ana özellikler
- 400 VAC 3 fazlı giriş (Y)
- 400 VAC 3 fazlı çıkış (Y)
- 110VDC giriş/çıkış
- En fazla 54 kVA / 43,2 kW AC çıkışı
- En fazla 43,2 kW DC çıkışı
- Korumalı toplu AC çıkışı
- A+B seçeneği (ikili AC giriş)
- Manual bypass seçeneği
- En fazla 4 akü telleri
- Transfer teknolojisiyle inşa edilmiş.
- 150% aşırı yükleme kapasitesi, 15S
- 600% hızlı hareket akımı 20 ms
- Sıcak fişlenebilir
- Smartpack2 denetleyici
- Flatpack2 düzleyici ile paralel olarak çalışır
- Küresel uyumluluk
- Patentli HE teknolojisi

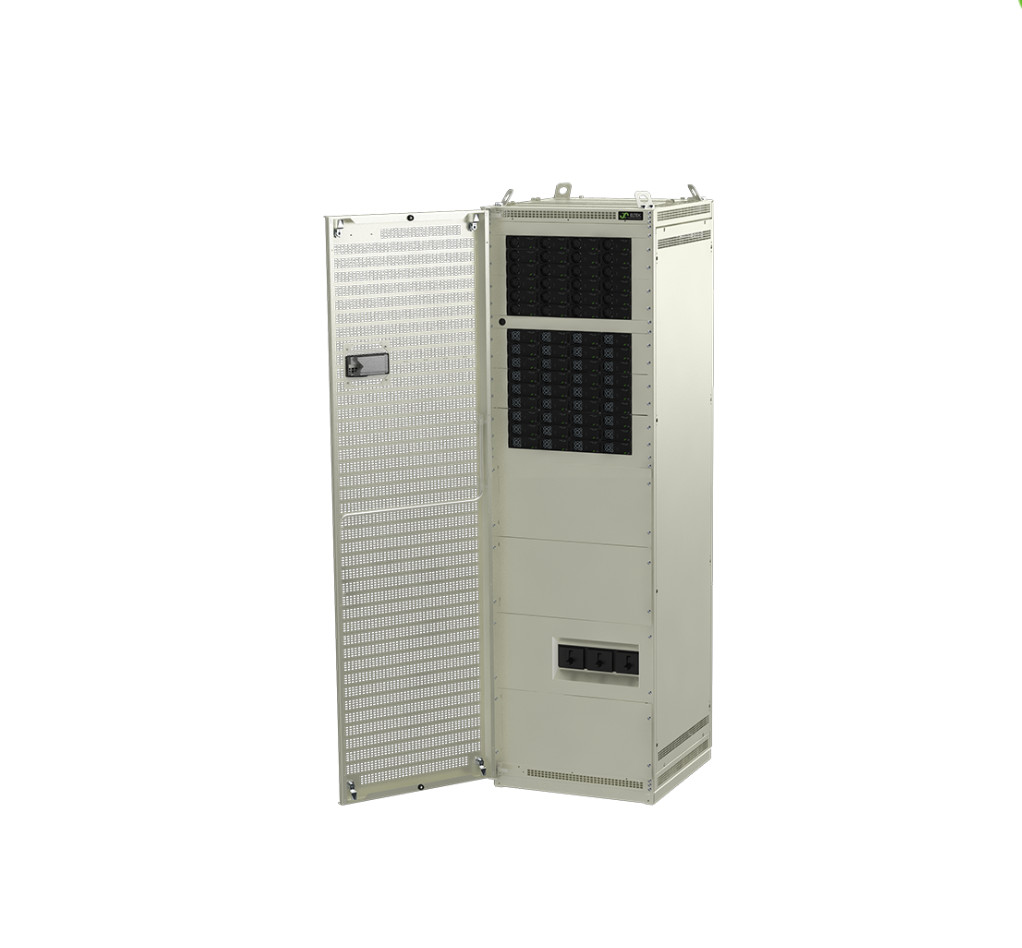

Ön görüş 54 KVA + 48 KW A-Giriş
|
| Modelle |
72 KW |
| Parça numarası |
CIEJ3643.xxxx |
| Girdi verileri |
| Voltaj aralığı AC (3 fazlı Y) |
320-475 V |
| Voltaj aralığı DC |
90-145 V |
| Maksimum AC akım (faza başına) |
92-138 A |
| Sıklık |
50 Hz / 60 Hz |
| Güç faktörü |
> 0.99 |
| Çıktı verileri |
| Düzenlenebilir aralık AC (3 fazlı Y) |
346-415 V |
| Düzenlenebilir DC aralığı |
97-145 V |
| Maksimum çıkış gücü AC |
54,0 kVA / 43,2 kW |
| Maksimum çıkış gücü DC |
43,2 kW |
| Kabul edilebilir yük güç faktörü |
0'dan 0'ya kadar. |
| Sıklık |
50 Hz / 60 Hz |
| Pil kesici (2 kutuplu) |
2*630 A |
| Seçenekler |
| B giriş (ikili AC giriş) |
48 kW |
| Elden geçiş anahtarı |
İç |
|
Parametreler:
|
| Modeller / sipariş bilgileri |
54 kVA + 48 kW A Girişi |
54 kVA + 48 kW B Giriş |
| Ürün ailesi |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| AC çıkış verileri |
| Voltaj (varsayılan) / (düzenebilir aralık) 1) |
|
400 VAC 3 fazlı (Y) / 346-415 VAC |
| Frekans (varsayılan inverter modu) |
|
50 Hz (uygulanabilir) |
| Frekans (ayarlanabilir inverter modu) |
|
50Hz, 60Hz veya son senkronize edilen 50/60Hz (adaptif) |
| Maksimum güç (sürekli / aşırı yüklenme (<15s) |
|
43,2 kW (54 kVA) / 72 kVA |
| Maksimum akım/faz (sürekli / aşırı yüklenme (<15s) |
|
78ARMS / 104,4ARMS |
| Akım (maksimum) Hızlı hareket/faz (20ms) |
|
380A (6 x nominal) |
| Bekle (Voltaj düşüşleri) (bataryaya geçmeden önce) |
|
> 5 ms @ 43,2 kW yük |
| THD |
|
< 1,5 % direnci yükünde |
| Çıktı özellikleri |
Modül: L ve N'deki sigorta, Sıcak takılabilir
100 A MCCB, AC çıkışı L1-L3, N & PE için 70 mm2'lik bireysel vida terminalleri
|
| DC Çıkış Verileri |
| Voltaj (varsayılan) / ( ayarlanabilir aralık) |
|
122,5 VDC / 97 - 145 VDC |
| Güç (maksimum @ nominal giriş) |
|
43,2 kW 2) |
| Akım (en fazla @VOUT ≤ 48 VDC) |
|
400 A 2) |
| Bekleme süresi, maksimum çıkış gücü |
|
> 10ms; VOUT > 97 VDC |
| Çıktı özellikleri |
|
Kısa devreye dayanıklı, aşırı voltaj kapalı
Pil giriş / çıkış bağlantısı M10 vida
|
| Girdi verileri |
| AC Ana Girdi Voltajı ((3 fazlı Y) |
|
320-475 VAC, |
| AC akım/faz ((nominal çıkış voltajında) (modül türüne bağlı olarak) |
92-138 ARMS 4) |
| Frekans (öntanımlı: senkronizasyon aralığı) |
|
47-53 ve 57-63 Hz |
| Frekans (Ayarlanabilir: Senkronizasyon aralığı) |
|
47-53 Hz, 57-63 Hz veya her ikisi de (adaptif) |
| Güç faktörü / THD |
|
> 0,99% veya daha fazla yük altında / < 3,5% |
| DC Voltaj nominal / genişletilmiş aralık (aşırı yüklenme yok) |
|
102 - 145 VDC / 90 - 145 VDC |
| DC akım (maksimum) |
|
Aşırı yükleme sırasında 450 A / 648 A (15s) |
| Girdi özellikleri |
Modül: L ve N'de sigorta, Sıcak takılabilir, Varistor, Sıcak takılabilir
160 A MCCB, AC giriş bireysel vida terminalleri 70 mm2 L1-L3, N & PE için
|
| Akü ve yük kırıcı |
| 2 kutuplu pil kesici |
|
2*MCCB 630 A |
1*MCCB 880 A |
| 2 kutuplu yük kırıcı |
|
- |
1*MCCB 630 A |
| Seçenekler |
| B giriş maksimum gücü (FP2 HE, 2 kW düzlendirici ile) |
|
48 kW |
| Manual Bypass anahtarı |
|
2*160 A |
| Diğer özellikler |
| Verimlilik |
>96% (ana mod (AC/AC ve AC/DC)), >94% (inverter mod (DC/AC)) |
| Koruma sınıfı |
IP 20 |
|
|
| Çalışma sıcaklığı |
-40 ila +55°C (-40 ila +131°F), nem 5 - 95% RH kondansif olmayan |
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem 0 - 99% RH yoğunlaşmaz |
| Boyutlar [WxDxH] / Ağırlık |
600 x 600 x 2000 mm (23,7 x 23,7 x 78,8 ′′) / 300 kg (1100 lbs) |
| Tasarım standartları |
| Elektrik güvenliği |
EN 60950-1, EN 62040-1 UPS güvenliği |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bölüm 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Çevre
|
ETSI EN 300 019: 2-1 (sınıf 1.2), 2-2 (sınıf 2.3)
Normal çalışma koşulları IEC/EN 62040-3:2011 4. maddesine göre olmalıdır.2
IEC 62040-3:2011 maddesine göre diğer çalışma koşulları 4.3, 2011/65/EU (RoHS) ve 2012/19/EU (WEEE) bilgilendirilmelidir
|
|
1) Üst şasi'de fabrika olarak yapılandırılmış ve bireysel anahtarlama olan çıkış voltaj aralıkları
3) 90 - 102 VDC: Düşük performans - güç artışı ve AC çıkışındaki yüksek voltaj THD yok.
|
2) AC yükü önceliklidir.kullanılabilirDC çıkış gücü ve akımı anlık AC yüküne ve AC giriş voltajına bağlıdır; yani maksimum 28,8kW / 260 A tam AC gücünde ve 230VAC için nominal giriş.
4) Eğer DC voltajı 97 V'nin altına çekilirse giriş akımı bu seviyenin üzerinde artabilir.
|
* Bir dolapta AC & DC besleme ile iç mekan Rectiverter Kabineti
