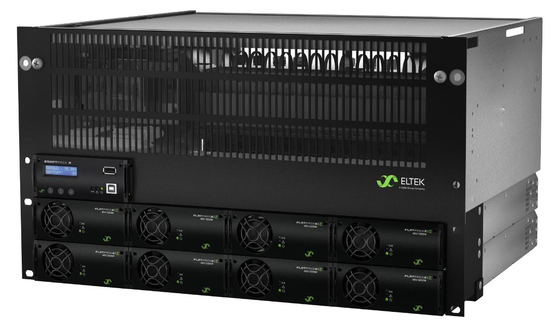

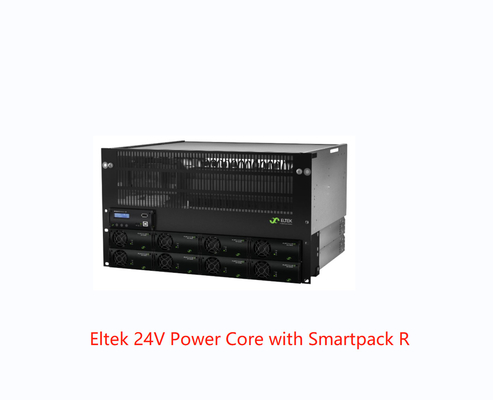

Eltek Entegre 24V Güç Sistemi 5U/8U 300A/600A, Smartpack R denetleyici ve Flatpack2 48/1800HE modülü ile
Uygun maliyetli tasarım, güç yoğunluğu ve güvenilirliğin birleşimi, Flatpack2'yi gerçekten öne çıkan ve benzersiz ağ kullanılabilirliği sağlayan bir ürün ailesi haline getirir.T
Flatpack2 doğrultucunun çok yönlülüğü şu anlama gelir:
dünya çapında çok çeşitli 48VDC ve 24VDC uygulamalarında kullanılabilir
UYGULAMALAR
TELEKOM – MOBİL / KABLOSUZ
· Radyo Baz istasyonları/ Hücre Siteleri
· LTE / 4G / WiMAX
· Dağıtık Anten Sistemleri
· Mikrodalga
· Geniş bant
TELEKOM – DÜZELTİLDİ
· Telefon sunucuları / anahtarları
· Fiber Optik / FTTx
· Mikrodalga
· Kablo
· Geniş bant
ANA ÖZELLİKLER
l · KOMPLE SİSTEM

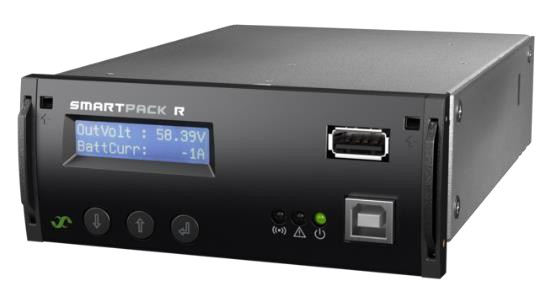

l · SMARTPACK R KONTROL CİHAZI
l · GELİŞMİŞ KONTROL VE
l ETHERNET PORTU ÜZERİNDEN İZLEME
l · PLUG-IN İÇİN USB TİPİ A HOST
l CİHAZLAR (Örn. WIFI; FLASH SÜRÜCÜLER)
l · KONTROL İÇİN USB TİP B
l · SÜPER YÜKSEK VERİM
l REDRESÖRLER
l · SICAK TAKILABİLİR MODÜLLER
l · 6X AKÜ KESİCİ KONUMU
l · LVBD
l · 18X YÜK MCB DAĞILIMI
l · LVLD (İSTEĞE BAĞLI)
l · 5U İLA 8U YÜKSEKLİK
l · GLOBAL ONAYLAR
parametreler:
| |
|
|
|
|
|
|
|
|
| MODEL |
24VDC |
|
|
48VDC |
|
|
parça numarası
(Yapılandırılmış Telekom güç sistemi)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxxx.nnnn |
|
| |
|
|
|
|
|
|
| GÜÇ MODÜLÜ |

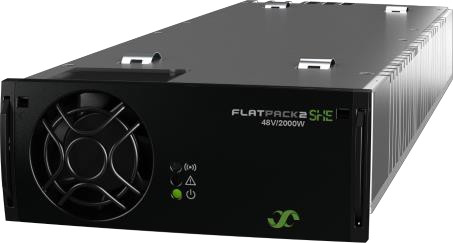

| Flatpack2 doğrultucu 1) |
Flatpack2 24/1800 HE |
|
Flatpack2 48/2000 HE veya SHE Flatpack2 48/3000 HE veya SHE |
| GİRİŞ VERİLERİ |
| Voltaj aralığı) |
85-300 VAC |
|
|
85-300 VAC (HE modülü) 85-264 VAC (SHE modülü) |
| Sıklık |
45-66Hz |
|
|
|
|
|
| Şebeke konfigürasyonu |
Bireysel 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT |
| Bağlantı |
Terminal blokları, maks. 16 mm2 |
|
|
|
|
| ÇIKIŞ VERİLERİ |
| Gerilim |
+24 VDC |
|
|
-48 VDC |
|
| Akım (maksimum) |
600 bir |
|
|
600 bir |
|
|
| PİL DAĞILIMI |
|
| Akü kesici pozisyon sayısı |
6x 100 A |
|
|
|
|
|
| LVBD |
Varsayılan 300 A / 600 A |
|
Opsiyonel 150 A / 300 A / 500 A / 600 A |
| YÜK DAĞILIMI |
|
| Yük MCB konumlarının sayısı |
18x 18 mm veya 9x 18 mm + 6x 27 mm |
|
|
|
| LVLD |
Opsiyonel 300 A / 600 A |
|
Opsiyonel 150 A / 300 A / 500 A / 600 A |
| Yük ayırıcı tipi |
DIN rayına monte, 18 mm ve 27 mm genişlik (istek üzerine 13 mm) |
|
| KONTROL VE İZLEME |
|
| Kontrol ve İzleme birimi 3) |
akıllı paket R |
|
|
|
|
|
| girişler |
6 adet Dijital giriş (harici ekipmanın izlenmesi için) |
|
| çıktılar |
6x Alarm rölesi |
|
|
|
|
|
| DİĞER ÖZELLİKLER |
|
| İzolasyon |
3,0 kVAC – girişten çıkışa
1,5 kVAC – toprağa giriş
0,5 kVDC – toprağa çıkış
|
|
|
|
|
| Çalışma sıcaklığı |
-40 ila +60 °C [-40 ila +140 °F] |
|
|
|
|
| Depolama sıcaklığı |
-40 ila +85 °C [-40 ila +185 °F] |
|
|
|
|
| Boyutlar (G x D x Y) 4) |
482 x 380 x Y mm [19 x 14,9 x Y inç] Yükseklik (Y):
- 5U: 222 mm [8,8 inç]
- 6U: 267 mm [10,5 inç]
|
482 x 380 x Y mm [19 x 14,9 x Y inç] Yükseklik (Y):
- 5U: 222 mm [8,8 inç]
- 6U: 267 mm [10,5 inç]
- 7U: 311 mm [12,3 inç]
- 8U: 356 mm [14 inç]
|
| Ağırlık (modüller hariç) |
Yaklaşık 5 kg [11 lbs] |
|
|
|
|
| TASARIM STANDARTLARI |
|
| Elektrik güvenliği |
IEC/UL 60950-1
CSA 22.2
|
|
|
|
|
|
| EMC |
ETSI EN 300 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Çevre |
ETSI EN 300 019-2-1 (Sınıf 1.2) /-2 (Sınıf 2.3) /-3 (Sınıf 3.2)
ETSI EN 300 132-2
IEC 62040-5-3:2016 madde 4.2 uyarınca normal çalışma koşulları.IEC 62040-5-3:2016 madde 4.3 uyarınca diğer çalışma koşulları bildirilmelidir
|
|
1) Ayrıntılar için Flatpack2 doğrultucu veri sayfasına bakın
2) Sistem, SPD cihazı seçeneği olmadan yapılandırıldığında
|
3) Ayrıntılar için Smartpack R denetleyici veri sayfasına bakın
4) Önerilen minimum kabin derinliği 400 mm'dir [15,7 inç]
|
