Eltek Rectiverter-Indoor sistemi Ölçeklenebilir 120 kW sistem, isteğe bağlı A+B, AC girişi (CDEJ6042.xxxx)
Ölçeklenebilir Rectiverter iç mekan sistemi, 400 VAC 3 fazlı veya 230 VAC 1 fazlı yükler ve DC yükler ve akü şarjı için 48 VDC gücü sağlar.

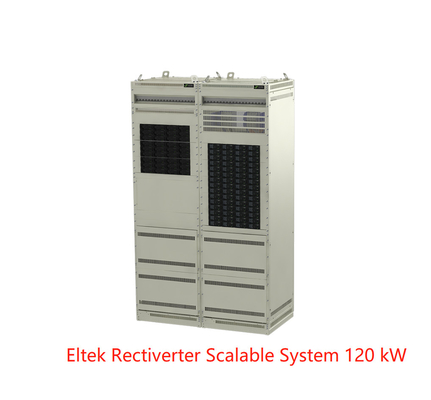

Rectiverter Ölçeklenebilir Sistem 120 kW
Sistem, 90 kVA / 72kW'a kadar AC çıkışları sağlamak ve ayrıca dahili AC ve DC dağıtımı ile 72 kW'a kadar DC yükleri beslemek için dinamik olarak değişken olan maksimum 108 kW yük kapasitesine sahiptir.
Geleneksel bir ATS'ye (Otomatik Transfer Anahtarı) olan ihtiyacı ortadan kaldıran isteğe bağlı B-girişi (çift AC girişi) ile birlikte kullanıldığında, Rectiverter iç mekan sistemi, esneklik ve ölçeklenebilirlikte en üst noktayı temsil eder.
Temel özellikler
400 VAC 3 faz (Y) girişi
400 VAC 3 faz (Y) çıkışı
48 VDC giriş/çıkış
Maksimum 90 kVA / 72 kW AC çıkışı
Maksimum 72 kW DC çıkışı
AC Dağıtımı
DC dağıtım seçeneği
A+B seçeneği (çift AC girişi)
LVBD seçeneği
4 adede kadar akü dizisi
Dahili transfer teknolojisi
%150 aşırı yük kapasitesi, 15S
%600 hızlı açma akımı 20 ms
Sıcak takılabilir

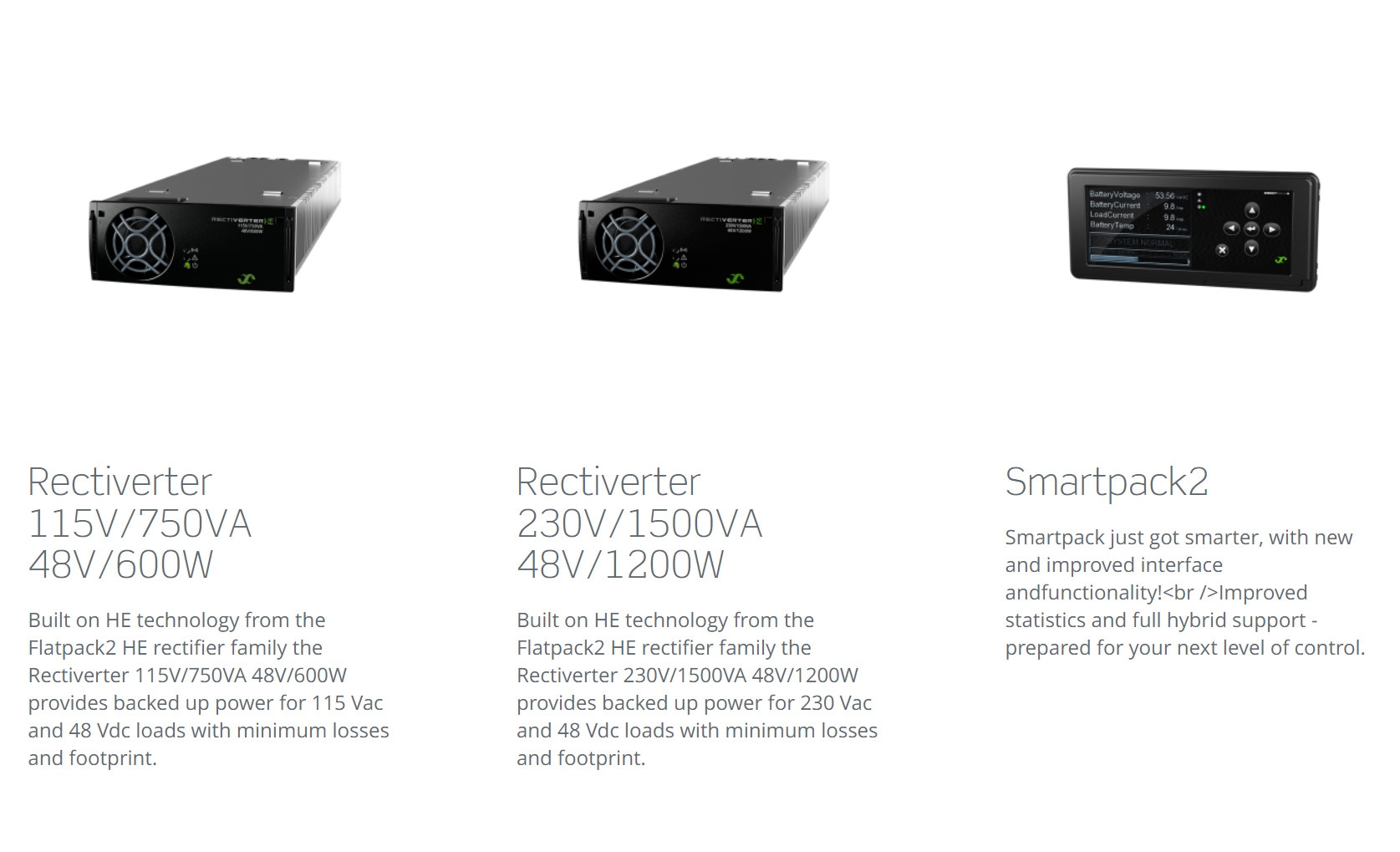

Smartpack2 kontrol cihazı
Flatpack2 doğrultucularla paralel çalışır
Küresel uyumluluk
Patentli HE teknolojisi
TEK HAT ŞEMASI 120 KW + 108 KW B-GİRİŞİ
Parametreler:
|
| Modeller / sipariş bilgileri |
|
120 kW + 108 kW B-girişi |
| Ürün ailesi |
|
CDEJ6042.xxxx |
| AC ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) / (ayarlanabilir aralık)1) |
|
400 VAC 3 faz (Y) / 346-415 VAC |
| Frekans (varsayılan invertör modu) |
|
50 Hz (uyarlanabilir) |
| Frekans (ayarlanabilir invertör modu) |
|
50Hz, 60Hz veya son senkronize 50/60Hz (uyarlanabilir) |
| Güç maksimum (sürekli / aşırı yük (<15s) ) |
|
72 kW (90 kVA) / 120kVA |
| Akım maksimum/faz (sürekli / aşırı yük (<15s) ) |
|
130 ARMS / 174 ARMS |
| Akım (maksimum) Hızlı açma/faz (20ms) |
|
640 A (6 x nominal) |
| Bekleme süresi (Gerilim düşüşleri) (aküye geçmeden önce) |
|
> 5 ms @ 72 kW yük |
| THD |
|
%1,5'ten az dirençli yükte |
|
Çıkış özellikleri
|
Modül: L ve N'de sigorta, Sıcak takılabilir
1 kutuplu veya 3 kutuplu AC dağıtımı (doğrudan MCB'ye bağlantı)
Doğrultucu modülü için önerilen maksimum kesiciye göre maksimum kesici kapasitesi
|
| DC ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) / (ayarlanabilir aralık) |
|
53,5 VDC / 43 - 58 VDC |
| Güç (maksimum @nominal giriş) |
|
72 kW 2) |
| Akım (maksimum @VOUT ≤ 48 VDC) |
|
1500 A 2) |
| Bekleme süresi, maksimum çıkış gücü |
|
>10ms; VOUT > 41 VDC |
| Çıkış özellikleri |
|
Kısa devre korumalı, Aşırı gerilim kapatma |
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Gerilimi(3 faz Y) |
|
320-475 VAC, |
| AC Akım/faz(nominal çıkış geriliminde) (modül tipine bağlı olarak) |
140-240 ARMS 4) |
| Frekans (varsayılan: senkronizasyon aralığı) |
|
47-53 & 57-63 Hz |
| Frekans (ayarlanabilir: senkronizasyon aralığı) |
|
47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir) |
| Güç Faktörü / THD |
|
%50 yük veya daha fazlasında > 0,99 / %3,5'ten az |
| DC Gerilim nominal / genişletilmiş aralık (aşırı yük yok)3) |
|
45 - 58 VDC / 40 - 45 VDC |
| DC Akım (maksimum) |
|
1920 A / 2700 A aşırı yük sırasında (15s) |
| Giriş özellikleri |
|
Modül : L ve N'de sigorta, Sıcak takılabilir, Varistör, Sıcak takılabilir
AC girişi bireysel vida terminalleri L1-L3, N & PE için 150 mm2
|
| AKÜ KESİCİSİ |
| 1 kutuplu akü kesicisi |
2*TPS 2 tutucu (800-1600 A) |
4*TPS 00 tutucu (250-600 A) |
| SEÇENEKLER |
| B-girişi maksimum güç (FP2 HE, 2 kW doğrultucular ile) |
|
72 kW |
| B-girişi maksimum güç (FP2 HE, 3 kW doğrultucular ile) |
|
108 kW |
| DC dağıtımı (doğrudan kesiciye bağlantı) |
|
1-125 A, 1 kutuplu kesici (maksimum 30 adet 18 mm, maksimum 20 adet 27 mm) |
| LVBD (1 kutuplu) |
|
1800 A |
| DİĞER ÖZELLİKLER |
| Verimlilik |
>%96 (şebeke modu (AC/AC ve AC/DC)), >%94 (invertör modu (DC/AC)) |
| Koruma Sınıfı |
IP 20 |
|
|
| Çalışma sıcaklığı |
-40 ila +55°C (-40 ila +131°F), nem %5 - %95 RH yoğuşmasız |
| Saklama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız |
| Boyutlar[GxDxY] / Ağırlık |
1200 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| TASARIM STANDARTLARI |
| Elektrik güvenliği |
EN 60950-1, EN 62040-1 UPS güvenliği |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bölüm 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
|
Çevre
|
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3)
Normal çalışma koşulları IEC/EN 62040-3:2011 madde 4.1 RoHS (2011/65/EU) ve WEEE (2002/96/EC) uyumlu olmalıdır
|
|
1) Çıkış gerilim aralıkları fabrikada yapılandırılmıştır ve üst şaside bireysel tuşlamaya sahiptir
3) 40 - 45 VDC: azaltılmış performans - güç artışı yok ve AC çıkışında artan gerilim THD.
|
2) AC yük önceliğe sahiptir. Maksimum mevcut DC çıkış gücü ve akımı, anlık
AC yüküne ve AC giriş gerilimine bağlıdır; örneğin, tam AC gücünde ve 230VAC için nominal girişte maksimum 48kW/1000 A.
4) DC gerilimi 43V'un altına çekilirse, giriş akımı bu seviyenin üzerine çıkabilir
|
* AC ve DC beslemesi tek bir kabinde olan iç mekan Rectiverter Kabini
