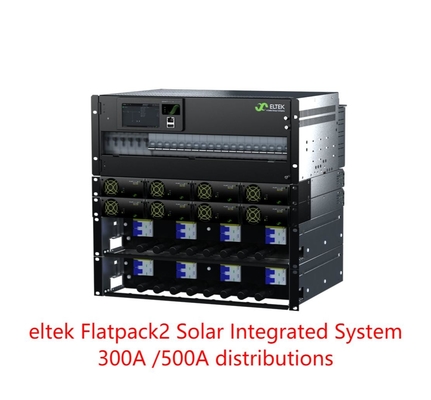

Eltek Flatpack2 Güneş Otonom Güç çekirdeği 300A/500A entegre sistemi (Bölüm numarası:CTOA0407S.4xxx CTOA0810S.4xxx)
Eltek'in Güneş Otonom Güç çekirdeği, tek bir Smartpack2 denetleyicisi ile tam ve esnek çözümlere tamamen entegre olan Flatpack2 ürün ailesine dayanıyor
Güç çekirdeği, batarya dağıtımı, DC yük dağıtımı, PV bağlantı paneli ile güneş şarj cihazlarına sahiptir. Güç çekirdeği esnektir ve değişen talepleri karşılamak için kolayca yükseltilebilir.
Güneş Otonom sitesi PV panellerinden güç alıyor ve bisiklet pillerinin bir kombinasyonu ile tüm gün boyunca gerekli gücü sağlıyor.
Ana özellikler
1- Tam sistem.

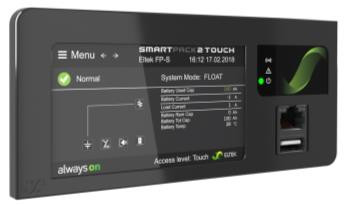

2. Smartpack2 dokunmatik denetleyici
3Ethernet bağlantısı üzerinden gelişmiş kontrol ve izleme
4MPPT ile HE FP2 güneş enerjisi
5Maksimum PV gücü 24kw
6DC SPD ile PV bağlantı paneli (opsiyonel)
7Sıcak takılabilir modüller.
8. 19 ′′/4U dağıtım şasi
9Batarya kesici pozisyonunun 8 katına kadar
10. LVBD
11. 18x yük kırıcı pozisyonlarına kadar
12. LVLD1
13. LVLD2 (ihtiyaç duyulmaz)
14. Küresel onaylar
Teknik veriler:
| |
|
|
|
|
|
| |
Modelle |
300A DİSTRIBIYON |
|
500A DİSTRIBÜSYON |
| |
Parça numarası (konfigür güç sistemleri) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
Güç modülleri |
|
| |
Flatpack2 Güneş Şarj Aracı1) |

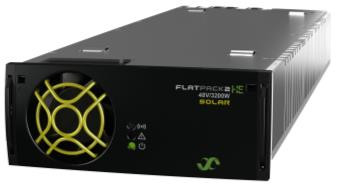

Flatpack2 48/3200 HE Güneş |
|
|
|
|
| |
Giriş verileri (Güneş şarj cihazı) |
| |
Voltaj ( aralığı) |
85-420 VDC (iş aralığı) 100-380 VDC (MPPT aralığı) |
|
|
|
|
| |
Voltaj (başlangıç) |
150 VDC |
|
|
|
|
|
| |
Maksimum akım |
20 ADC |
|
|
|
|
|
| |
PV bağlantı paneli |
|
| |
PV dizileri için servis anahtarları |
4 adet 2 kutuplu |
|
|
8 adet 2 kutuplu |
|
| |
DC SPD Tipi 2 (ifadesi) |
En fazla 4 adet |
|
|
En fazla 8 adet |
|
| |
Çıktı verileri |
|
| |
Voltaj |
-48 VDC |
|
|
-48 VDC |
|
| |
Akım (maksimum) |
300 A |
|
|
500 A |
|
| |
Batarya dağıtım |
|
| |
Kesme pozisyonlarının sayısı |
6x (tek kutup) |
|
8x (tek kutup) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
Pil kesici tipi |
Plug-in tipi (D çerçeve) |
|
|
|
|
| |
Yük dağılımı |
|
| |
Yük pozisyonlarının sayısı |
18x18 mm'ye kadar |
|
16x18 mm'ye kadar |
|
| |
LVLD 1 |
300 A
(max 12x 18 mm veya 4x 27 mm + 6x 18 mm)
|
300 A
(max 10x 18 mm veya 4x 27 mm + 4x 18 mm)
|
| |
LVLD 2 (opsiyonel) |
150 A
(En fazla 6x 18 mm veya 4x 27 mm)
|
|
150 A
(En fazla 6x 18 mm veya 4x 27 mm)
|
| |
Yük kırıcı tipi |
DIN raylı, 18 mm ve 27 mm genişliğinde |
|
|
|
| |
Kontrol ve İzleme |
| |
Kontrol ve İzleme Birimi2) |
Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Tipi2 |
|
| |
Montaj yeri |
Kapı paneli monte edilmiş |
|
|
|
|
| |
Yerel operasyon |
Dokunmatik panel ve grafik renkli ekran aracılığıyla menü yönlendirme işlevi |
|
| |
Uzaktan çalıştırma |
WEB Tarayıcı üzerinden uzaktan/yerel izleme ve kontrol için Ethernet |
|
| |
Diğer özellikler |
|
| |
Çalışma sıcaklığı |
-40 ila + 70 °C [-40 ila + 158 °F]3) |
|
|
|
| |
Depolama sıcaklığı |
-40 ila + 85 °C [-40 ila + 185 °F] |
|
|
|
|
| |
Boyutlar (W x D x H)5) |
482 x 384 x 311 (7U) mm
[19 x 15.1 x 12.3 inç]
|
|
482 x 384 x 445 (10U) mm
[19 x 15.1 x 17.5 inç]
|
| |
Ağırlık (modül hariç) |
Yaklaşık 12 kg |
|
Yaklaşık 19 kg |
| |
Tasarım standartları |
|
| |
Elektrik güvenliği |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
EMC |
ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Çevre |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
IEC 62040-5-3:2016 maddesine göre normal çalışma koşulları 4.2. IEC 62040-5-3:2016 maddesine göre diğer çalışma koşulları 4.3, bilgilendirilmelidir
|
| |
1) Ayrıntılar için Flatpack2 Güneş şarj cihazı veri sayfasına bakın
2) Ayrıntılar için Smartpack2 Touch denetleyici veri sayfasına bakın.
|
3) +45 ila +70 °C [+113 ila +158 °F] oranlı performansla
4) En az 400 mm'lik bir dolap derinliği tavsiye edilir.
|
Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Type2 ve Flatpack 2 48/1500HE veya Flatpack2 48/3200HE ile entegre
