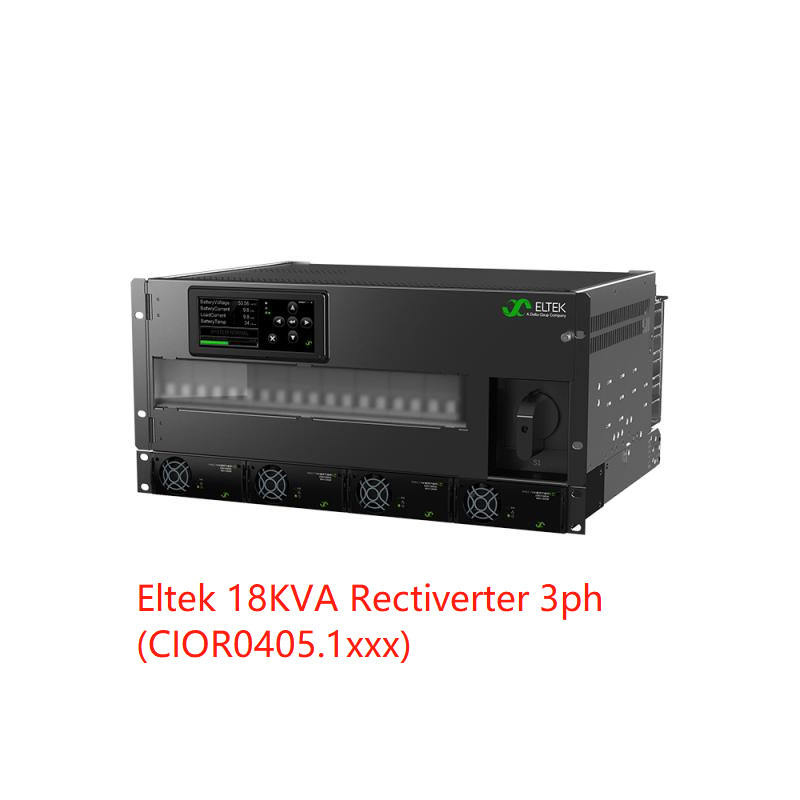

Eltek Doğrultucu Güç Çekirdeği AC DC çıkışı 18 kVA 1faz veya 3faz MB 18Kva 14.4Kva DC (Parça No. CIOR1207)
UYGULAMALAR
GÜÇ ARAÇLARI
· Alçak ve Yüksek gerilim şalt cihazları
· Trafo ve ALT istasyonlar
· Elektrik Üretimi ve Dağıtımı
· Kontrol ve koruma
· SCADA sistemi
DENİZ VE PROSES ENDÜSTRİSİ
· Güvenlik ve Otomasyon Sistemleri
(SAS)
DENİZ
· Gemilerde iletişim
DEMİRYOLU & METRO ALTYAPI
· Kontrol ve koruma
· Sinyalizasyon
TELEKOM-MOBİL/KABLOSUZ
· LTE/4G/WiMAX
· Dağıtılmış anten sistemi
· Geniş bant
Ana Özellikler :
l 230 VEYA 115 VAC GİRİŞ/ÇIKIŞ
l · TEK FAZLI GİRİŞ/ÇIKIŞ
l · 110 VDC GİRİŞ/ÇIKIŞ
l · 8 KW TOPLAM AC + DC ÇIKIŞ
l · MAKS 6 KVA AC ÇIKIŞ
l · MAKS 4,8 KW DC ÇIKIŞ
l · 1 KUTUPLU AC DAĞITIM SEÇENEĞİ
l · 2 KUTUPLU AC DAĞITIM SEÇENEĞİ
l · DAHİLİ MANUEL BYPASS ANAHTARI
l · DAHİLİ TRANSFER TEKNOLOJİSİ
l · %150 AŞIRI YÜK KAPASİTESİ, 15S
l · %600 HIZLI AÇMA AKIMI, 20MS
l · SICAK TAKILABİLİR
l · SMARTPACK 2 KONTROL CİHAZI
l · FLATPACK2 DOĞRULTUCULAR İLE PARALEL ÇALIŞABİLİR
l · KÜRESEL UYUM
l · PATENTLİ HE TEKNOLOJİSİ
Teknik Veriler:
| |
| Modeller / sipariş bilgileri 24 kW, 230 V 1ph |
24 kW, 400 V 3ph |
| Ürün ailesi CIOR1207.1xxx |
| AC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık)1) 230 VAC / 200 - 240 VAC 400 VAC 3 faz (Y) / 346-415 VAC |
| Frekans (varsayılan invertör modu) 50Hz (uyarlanabilir) |
| Frekans (ayarlanabilir inverter modu) 50Hz, 60Hz veya son senkronize edilen 50/60Hz (adaptif) |
| Maksimum güç (sürekli / aşırı yük (<15s) ) 14,4 kW (18 kVA) / 24 kVA |
| Akım maksimum/faz (sürekli / aşırı yük (<15s) ) 78ARMS / 104,4ARMS |
26 ARMS / 34,8 ARMS |
| Akım (maksimum) Hızlı açma/faz (20ms) 384 A (6 x nominal) |
128 A (6 x nominal) |
| Beklet (Gerilim düşüşleri) (aküye geçmeden önce) > 5 ms @ 14,4 kW yükte |
| Dirençli yükte THD < %1,5 |
| Çıkış özellikleri L ve N'de sigorta, Çalışırken takılabilir |
| DC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık) 53,5 VDC / 43 - 58 VDC |
| Güç (maksimum @nominal giriş) 14,4 kW 2) |
| Akım (maksimum @VOUT ≤ 48 VDC) 300 A2) |
| Bekletme süresi, maksimum çıkış gücü >10ms;GÜÇ > 41 VDC |
| Çıkış özellikleri Kısa devreye dayanıklı, Aşırı gerilim Kapatma, M8 cıvataya Toplu DC çıkış bağlantısı |
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Voltajı(3 faz Y) 185 - 275 VAC,(monofaze) 320 - 475 VAC ,(3 faz Y) |
| AC Akım/faz(nominal çıkış geriliminde) (modül tipine bağlı olarak) 84-144 ARMS 4) |
28-48 ARMS 4) |
| Frekans (varsayılan: senkronizasyon aralığı) 47-53 & 57-63 Hz |
| Frekans (ayarlanabilir: senkronizasyon aralığı) 47-53 Hz, 57-63 Hz veya her ikisi (adaptif) |
| Güç Faktörü / THD > 0,99 %50 veya daha fazla yükte / < %3,5 |
| DC Voltaj nominal / genişletilmiş aralık (aşırı yük yok)3)45 - 58 VDC / 40 - 45 VDC |
| DC Akımı (maksimum) 384 A / 540 A aşırı yük sırasında (15 sn) |
|
L ve N'de sigorta, Çalışırken takılabilir, Varistör, Çalışırken takılabilir
Giriş özellikleri AC girişi ayrı vidalı terminaller L1,L2,L3 veya L1,L1,L1 + N & PE için 10 mm2 M8 cıvataya toplu DC giriş bağlantısı
M8 cıvataya toplu DC akü bağlantısı
|
| SEÇENEKLER |
| Kontrol ve izleme (bkz. Smartpack2 veri sayfası) Smartpack2, endüstriyel temel ve G/Ç monitör tip 2 dahil |
| LVBD 350 bir |
| 1 kutuplu AC dağıtım (doğrudan MCB'de L bağlantısı) 1-18 adet, 2-20A, C veya B karakteristikleri |
1-18 adet, 2-20A, C veya B özellikleri |
| 3 kutuplu AC dağıtım (doğrudan MCB'de L1-L3 bağlantısı) - |
1-6 adet, 2-20A, C veya B özellikleri |
| DİĞER ÖZELLİKLER |
| Verimlilik >%96 (şebeke modu (AC/AC ve AC/DC)), >%94 (invertör modu (DC/AC)) |
| Manuel baypas anahtarı 63 A (ara vermeden önce yapın) |
| Koruma Sınıfı IP 20 |
| Çalışma sıcaklığı -40 ila +55°C (-40 ila +131°F), nem %5 - 95 bağıl nem, yoğuşmasız |
| Saklama sıcaklığı -40 ila +85°C (-40 ila +185°F), nem %0 - 99 bağıl nem, yoğuşmasız |
| Boyutlar[GxDxY] / Ağırlık 482 x 432 x 311mm (7U) (19 x 17 x 12,3") / 27kg (60 lbs) |
| TASARIM STANDARTLARI |
| Elektrik güvenliği EN 60950-1, EN 62040-1 UPS güvenliği |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bölüm 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3)
Ortam IEC/EN 62040-3:2011 madde 4.1 RoHS (2011/65/EU) ve WEEE (2002/96/EC) uyumlu olacak şekilde normal çalışma koşulları
|
| |

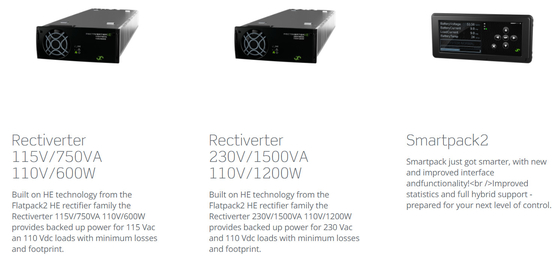

İlgili ürünler:
