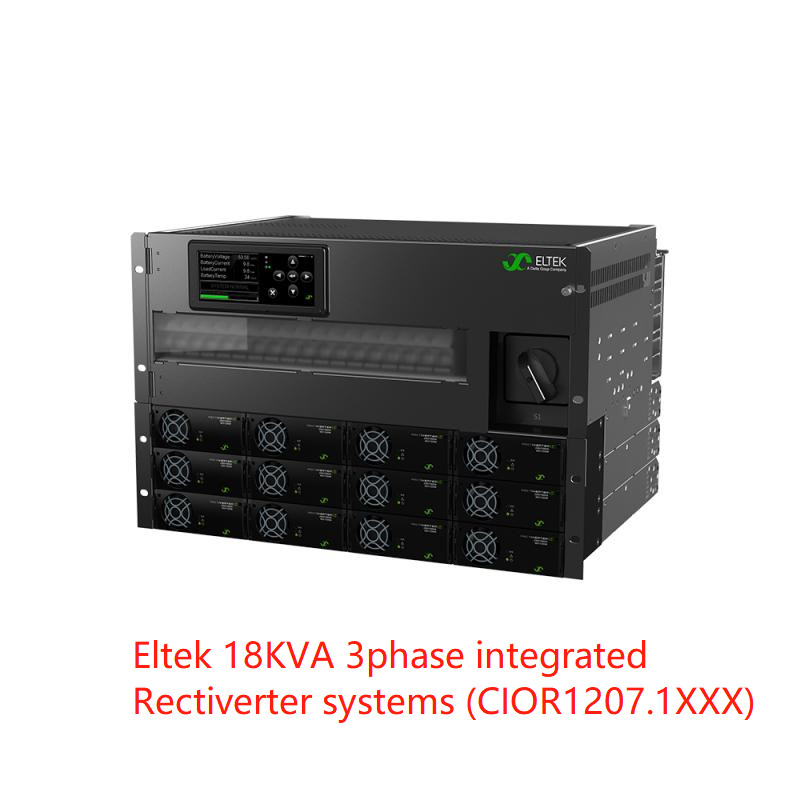

Eltek Rectiverter Power Core 110 VDC 18 kVA 1h veya 3h 18Kva AC & 14.4kw 110Vdc çıkışına kadar (Bölüm numarası CIOR1207.1xxx)
Uygulamalar:
Düzgeci 2U 19 inçli entegre sistem, 230 / 115Vac ve 110Vdc yedekleme gerektirdiği endüstriyel uygulamalarda toplu AC & DC çıkışı ile bağımsız bir sistem olarak kullanılabilir.
Hem AC hem de DC için toplam çıkış gücü toplam 8KW ile sınırlıdır, AC ve DC çıkış sınırları bağlı yüklere göre ayarlanabilir,Burada AC yükü için sınırlama en fazla 6kVA ve DC yükü için en fazla 4KW olarak ayarlanmıştır.8KW.
Ek seçenekler olarak, ölçüm ve sinyalleme, I/Q monitörü veya Flexi monitörü CAN düğümleri ile geniş çapta genişletilebilir.
Telekom-Mobil/Kablosuz
· LTE/4G/WiMAX
· Dağıtılmış anten sistemi
· Geniş bant
· Radyo üs istasyonları/sel siteleri
Elektrik Kullanımları
· Düşük ve Yüksek Voltajlı Değiştirici
· Transformör ve SUB istasyonları
· Kontrol ve koruma
· SCADA sistemi
Demiryolu ve Metro Altyapısı
· Kontrol ve koruma
· İşaretleme
Temel özellikleri:
- L Kompakt tasarım ve basit montaj
- l Tek fazlı 230 veya 115VAC giriş ve çıkış
- 48Vdc giriş ve çıkış
- l En fazla 4 düzleyici modülü
- l 8KW toplam AC + DC çıkışı
- l En fazla 6kVA AC çıkışı
- l Maksimum 4KW/ 8KW DC çıkışı
- 1 veya 2 kutuplu AC dağıtım seçenekleri
- 1 kutup DC dağıtım seçeneği
- Transfer teknolojisine sahip.
Teknik veriler:
| |
| Modeller / sipariş bilgileri 24 kW, 230 V 1 saat |
24 kW, 400 V 3 saat |
| CIOR1207.1xxx ürün ailesi |
| AC çıkış verileri |
| Voltaj (varsayılan) / ( ayarlanabilir aralık) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 fazlı (Y) / 346-415 VAC |
| Frekans (varsayılan inverter modu) 50Hz (adaptif) |
| Frekans (setlenebilir inverter modu) 50Hz, 60Hz veya son senkronize edilen 50/60Hz (adaptif) |
| Maksimum güç (sürekli / aşırı yüklenme (< 15s)) 14,4 kW (18 kVA) / 24 kVA |
| Maksimum akım/faz (sürekli / aşırı yüklenme (<15s))) 78ARMS / 104,4ARMS |
26ARMS / 34,8ARMS |
| Akım (maksimum) Hızlı hareket / faz (20ms) 384 A (6 x nominal) |
128 A (6 x nominal) |
| Bekle (Voltaj düşüşleri) (pillerden geçmeden önce) > 5 ms @ 14,4 kW yük |
| THD < 1,5 % direnci yükünde |
| Çıkış özellikleri L ve N'de sigorta, sıcak takılabilir |
| DC Çıkış Verileri |
| Voltaj (varsayılan) / ( ayarlanabilir aralık) 122,5 VDC / 97 - 145 VDC |
| Güç (en fazla @ nominal giriş) 14,4 kW 2) |
| Akım (en fazla @VOUT ≤ 108 VDC) 133 A2) |
| Bekleme süresi, maksimum çıkış gücü > 10ms; VOUT > 41 VDC |
| Çıktı özellikleri Kısa devre kanıtı, Aşırı voltaj kapatma, M8 boyuta toplu DC çıkış bağlantısı |
| Girdi verileri |
| AC Ana Giriş Voltajı ((3 faz Y) 185 - 275 VAC, ((tek faz) 320 - 475 VAC, ((3 faz Y) |
| Değişen akım/faz ((Nominal çıkış voltajında) (modül türüne bağlı olarak) 84-144 ARMS 4) |
28-48 ARMS 4) |
| Frekans ( Varsayılan: senkronizasyon aralığı) 47-53 & 57-63 Hz |
| Frekans ( ayarlanabilir: senkronizasyon aralığı) 47-53 Hz, 57-63 Hz veya her ikisi de (adaptif) |
| Güç faktörü / THD > 0,99 % veya daha fazla yük altında / < 3,5% |
| DC Voltaj nominal / genişletilmiş aralığı (aşırı yüklenme yok)3)102 - 145 VDC / 90 - 102 VDC |
| DC akım (en fazla) 150 A / 216 A aşırı yükleme sırasında (15s) |
|
L ve N'de sigorta, Sıcak takılabilir, Varistor, Sıcak takılabilir
Giriş özellikleri AC girişi L1, L2, L3 veya L1, L1, L1 + N & PE için bireysel vida terminalleri 10 mm2 M8 vida ile toplu DC giriş bağlantısı
Toplu DC batarya bağlantısı M8 çentiğine
|
| Seçenekler |

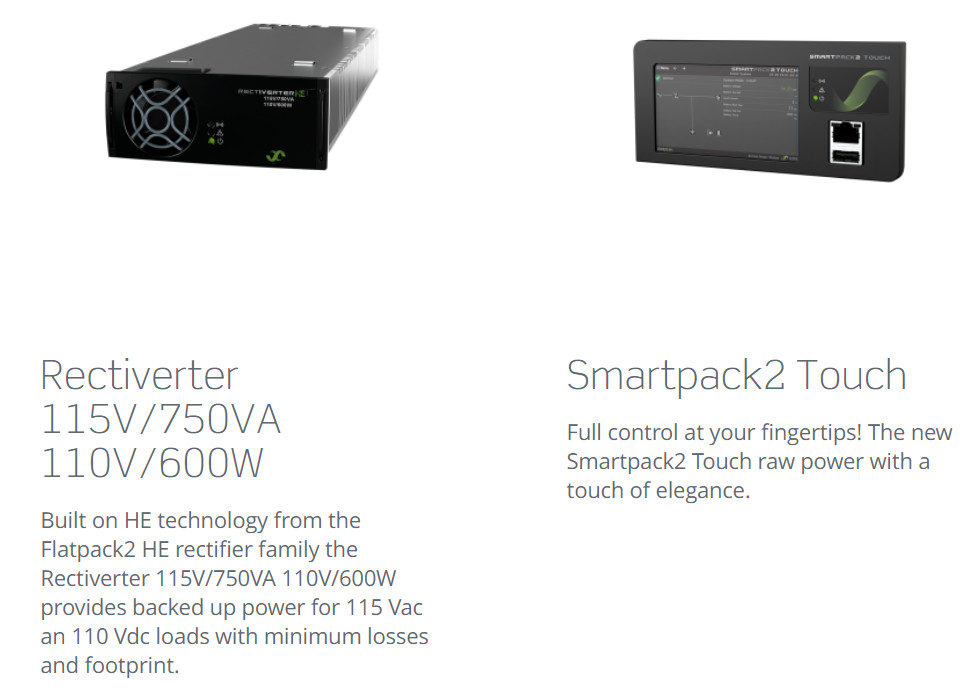

| Kontrol ve izleme (Smartpack2 veri sayfasına bakın) Smartpack2, endüstriyel temel ve I/O monitörü tip 2 dahil |
| 1 kutuplu AC dağılımı (L bağlantısı doğrudan MCB'ye) 1-18 pc, 2-20A, C veya B özellikleri |
1-18 pc, 2-20A, C veya B özellikleri |
| 3 kutuplu AC dağıtım (L1-L3 bağlantısı doğrudan MCB'ye) - |
1-6 pc, 2-20A, C veya B özellikleri |
| Diğer özellikler |
| Verimlilik > 96% (ana mod (AC/AC ve AC/DC)), > 94% (invertör mod (DC/AC)) |
| Manual bypass anahtarı 63 A (kesmeden önce yapılır) |
| Koruma Sınıfı IP 20 |
| Çalışma sıcaklığı -40 ila +55°C (-40 ila +131°F), nem 5 - 95% RH kondansiyona girmez |
| Depolama sıcaklığı -40 ila +85°C (-40 ila +185°F), nem 0 - 99% RH yoğunlaşmaz |
| Boyutlar [WxDxH] / Ağırlık 482 x 432 x 311 mm (7U) (19 x 17 x 12,3 ′′) / 27 kg (60 lbs) |
| Tasarım standartları |
| Elektriksel güvenlik EN 60950-1, EN 62040-1 UPS güvenliği |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bölüm 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (sınıf 1.2), 2-2 (sınıf 2.3)
Çevre Normal çalışma koşulları IEC/EN 62040-3:2011 Bölüm 4.1 RoHS (2011/65/AB) ve WEEE (2002/96/AB) uyumludur
|
|
1) Fabrikada yapılandırılmış çıkış voltaj aralıkları ve üst şasi'de bireysel anahtarlama vardır 2) AC yükü önceliklidir.kullanılabilirDC çıkış gücü ve akım
3) 90-102 VDC: düşük performans - AC çıkışında güç artışı ve yüksek voltaj THD yok. anlık AC yükü ve AC giriş voltajı; yani maksimum 9600W/87 A tam AC gücünde ve nominal
230VAC için giriş.
4) Eğer DC voltajı 97V'nin altına çekilirse giriş akımı bu seviyenin üzerinde artabilir.
|
