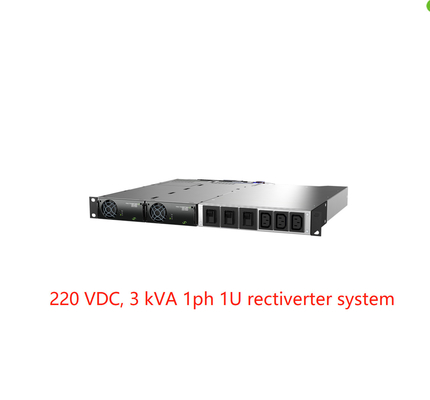

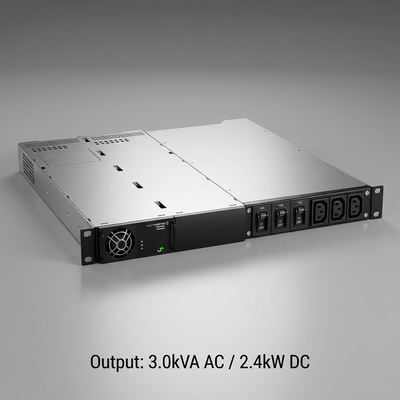

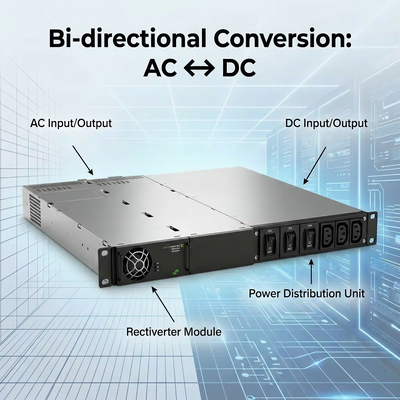

Eltek Rectiverter Entegre Bağımsız Sistem 3kVA 1 faz 220 VDC (Parça No.:CTOR0201.003 CTOR0201.006 )
Uygulamalar :
Entegre bağımsız rektiverter sistemi, şu uygulamalarda kullanılabilir:
1 230/115Vac yedekleme, 220Vdc yedekleme ile paralel olarak gereklidir.
Sistem, bir Eltek DC sistemine entegre edilebilir ve 220Vdc sistemleriyle aynı kontrolöre bağlanabilir.
Ayrıca, mevcut herhangi bir 220Vdc kaynağına bağlı bağımsız bir sistem olarak da kullanılabilir.
Hem AC hem de DC çıkışı için toplam çıkış gücü maksimum 4kw ile sınırlıdır, AC ve DC çıkış limitleri bağlı yüke göre ayarlanabilir. AC yük limiti maksimum 3Kva olarak ayarlanmıştır.
TELEKOM-MOBİL/KABLOSUZ
l LTE/4G/WiMAX
l Dağıtılmış anten sistemi
l Geniş bant
l Telsiz baz istasyonları/hücre siteleri
l ·
l DEMİRYOLU & METRO ALTYAPISI
l Kontrol ve koruma
l Sinyalizasyon
l GSM-R
l Güvenlik Sistemleri
l ·
l ENERJİ DAĞITIM ŞİRKETLERİ
l Kontrol ve koruma
l SCADA sistemi
Ana Özellikler :
Kompakt tasarım ve kolay kurulum
Tek fazlı 230 veya 115VAC giriş ve çıkış
l 48Vdc giriş ve çıkış
l 4 adede kadar rektiverter modülü
l Toplam 8KW AC+DC çıkış
l Maksimum 6kVA AC çıkış
l Maksimum 4KW/ 8KW DC çıkış
l 1 veya 2 kutuplu AC dağıtım seçenekleri
l 1 Kutuplu DC dağıtım seçeneği
l Dahili transfer teknolojisi
Teknik Veriler:
|
| Modeller / sipariş bilgileri |
|
4 kW, 230 V |
2 kW, 115 V |
| Parça numarası |
|
CTOR0201.003 |
CTOR0201.006 |
| AC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık)1) |
230 VAC / 200 - 240 VAC |
115 VAC / 100 - 127 VAC |
| Frekans (varsayılan invertör modu) |
|
50 Hz (uyarlanabilir) |
60 Hz (uyarlanabilir) |
| Frekans (ayarlanabilir invertör modu) |
|
50Hz, 60Hz veya son senkronize 50/60Hz (uyarlanabilir) |
| Maksimum güç (sürekli / aşırı yük (<15s) ) |
2400 W (3000 VA) / 4000 VA |
1200 W (1500VA) / 2000 VA |
| Maksimum akım (sürekli / aşırı yük (<15s) ) |
|
13ARMS / 17,4ARMS |
| Akım (maksimum) Hızlı açma (20ms) |
|
64 A (nominalin 6 katı) |
| Bekleme süresi (Voltaj düşüşleri) (bataryaya geçmeden önce) |
|
5 ms |
| THD |
|
Dirençli yükte < 1.5 % |
| Çıkış özellikleri |
|
L ve N'de sigorta, Sıcak takılabilir |
| DC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık) |
|
245 VDC / 194 - 290 VDC |
| Güç (nominal girişte maksimum) |
|
2400 W 2) |
1200 W 2) |
| Akım (nominal çıkış VDC'de maksimum) |
|
11,1 A 2) |
5,5 A 2) |
| Bekleme süresi, maksimum çıkış gücü |
|
>10ms; VOUT > 95 VDC |
| Çıkış özellikleri |
Kısa devre korumalı, Aşırı voltaj kapatma, M6 cıvata ile toplu DC çıkış bağlantısı |
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Voltajı (tek faz) |
|
185 - 275 VAC |
95 - 140 VAC |
| AC Akım (nominal çıkış voltajında) (modül tipine bağlı olarak) |
14-24 ARMS 4) |
| Frekans (varsayılan: senkronizasyon aralığı) |
|
47-53 & 57-63 Hz |
57-63 & 47-53 Hz |
| Frekans (ayarlanabilir: senkronizasyon aralığı) |
|
47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir) |
| Güç Faktörü / THD |
|
50% yükte veya daha fazla > 0.99 / < 3.5% |
| DC Voltaj nominal / genişletilmiş aralık (aşırı yük yok)3) |
|
204 - 290 VDC / 180 - 204 VDC |
| DC Akım (maksimum) |
13,3 A / aşırı yük sırasında 18 A (15s) |
6,4 A / aşırı yük sırasında 9 A (15s) |
|
Giriş özellikleri
|
|
L ve N'de sigorta, Sıcak takılabilir, Varistör, Sıcak takılabilir
AC giriş ayrı vida terminalleri 6 mm2 L, N & PE için M6 cıvata ile toplu DC giriş bağlantısı
|
| DİĞER ÖZELLİKLER |
| Aşağıdaki kontrolcüye bağlantı desteği (RJ45) |

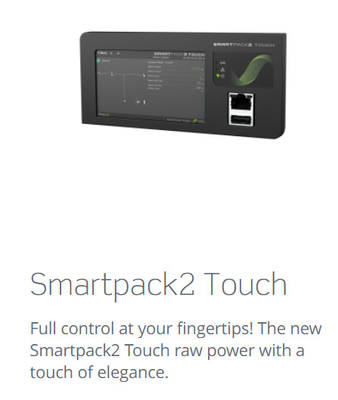

Smartpack2, Smartpack S & Compack kontrolcüler |
| Verimlilik |

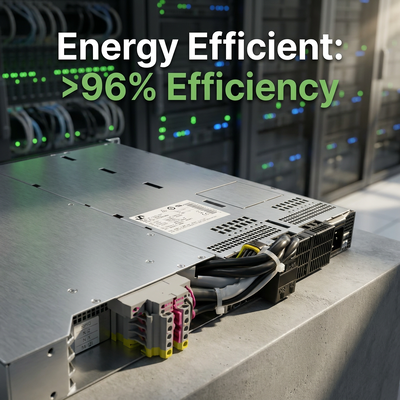

Şebeke modunda >%96 (AC/AC ve AC/DC), invertör modunda >%94 (DC/AC) |
| 2 kutuplu AC dağıtım (IEC 320-C13 soket bağlantısı) |
3 adet, 10A, OP özellikleri (isteğe bağlı 4-8 A kesici CS özellikleri mevcut) |
| Koruma Sınıfı |
IP 20 |
|
|
| Çalışma sıcaklığı |
-40 ila +55°C (+40 ila +131°F), nem %5 - %95 RH yoğuşmasız |
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız |
| Boyutlar[GxDxY] / Ağırlık |
482 x 395 x 44mm (1U) (19 x 17 x 1,8 inç) / 6kg (13 lbs) |
| TASARIM STANDARTLARI |
| Elektriksel güvenlik |
EN 60950-1, EN 62040-1 |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bölüm 15 EN 61000-6-1/-2/-4/-5
EN62040-2 (C1 emisyon sınıfı, C2/C3 bağışıklık sınıfı)
|
|
Çevre
|
ETSI EN 300 019: 2-1 (Sınıf 1.2) & 2-2 (Sınıf 2.3)
IEC/EN 62040-3:2011 madde 4.2'ye göre normal çalışma koşulları.
IEC 62040-3:2011 madde 4.3'e göre diğer çalışma koşulları, bildirilmelidir 2011/65/AB (RoHS) & 2012/19/AB (WEEE)
|
|
1) Çıkış voltajı aralıkları fabrikada yapılandırılmıştır ve üst şaside bireysel anahtarlamaya sahiptir
3) Azaltılmış performans - güç artışı yok ve AC çıkışında artan voltaj THD'si.
|
2) AC yüküne öncelik verilir. Maksimum mevcut DC çıkış gücü ve akımı, anlık AC
yüküne ve AC giriş voltajına bağlıdır; yani 230VAC için tam AC gücü ve nominal giriş için maksimum 1600W.
4) DC voltajı 194 V'un altına çekilirse giriş akımı bu seviyenin üzerine çıkabilir
|

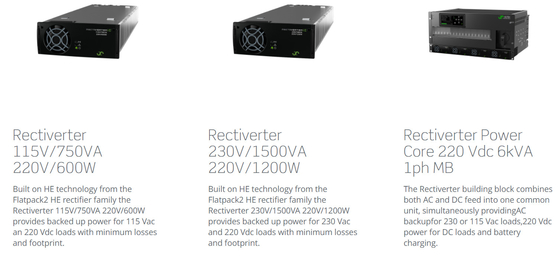

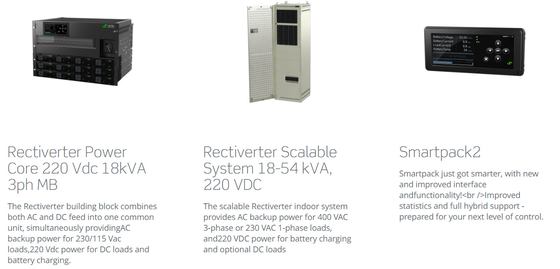

İlgili Ürünler:
