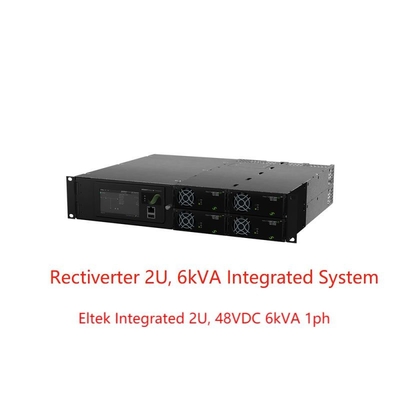

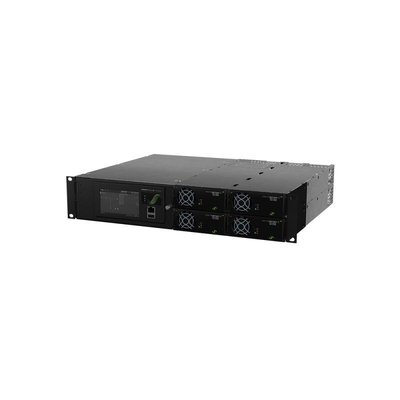

Eltek Reciverter Integrated 2U, 48VDC 6kVA 1ph sistemler, Smartpack 2 Touch ve basic ile (parça No.CIOR0402)
Uygulamalar:
Doğrultucu 2U 19 inç entegre sistem, 230 /115Vac ve 110Vdc yedeklemeye ihtiyaç duyulan endüstriyel uygulamalarda toplu AC ve DC çıkışlı bağımsız bir sistem olarak kullanılabilir.
Hem AC hem de DC için toplam çıkış gücü toplam 8KW ile sınırlıdır, AC yükü için sınırlamanın maksimum 6kVA ve DC yükü için maksimum 4KW ,8KW olarak ayarlandığı bağlı yüke göre AC ve DC çıkış limitleri ayarlanabilir .
Ek seçenekler olarak ölçüm ve sinyal, I/Q monitör veya Flexi monitör CAN düğümleri ile geniş ölçüde genişletilebilir.
TELEKOM-MOBİL/KABLOSUZ
· LTE/4G/WiMAX
· Dağıtılmış anten sistemi
· Geniş bant
· Radyo baz istasyonları/hücre siteleri
GÜÇ ARAÇLARI
· Alçak ve Yüksek gerilim şalt cihazları
· Trafo ve ALT istasyonlar
· Kontrol ve koruma
· SCADA sistemi
DEMİRYOLU & METRO ALTYAPI
· Kontrol ve koruma
· Sinyalizasyon
Ana Özellikler :
l Kompakt tasarım ve basit kurulum
l Tek fazlı 230 veya 115VAC giriş ve çıkış
48Vdc giriş ve çıkış
l 4 adede kadar doğrultucu modülü
l 8KW toplam AC+DC çıkışı
l Maks 6kVA AC çıkışı
l Maks 4KW/ 8KW DC çıkışı
l 1 veya 2 kutuplu AC dağıtım seçenekleri
l 1 Kutuplu DC dağıtım seçeneği
l Dahili transfer teknolojisi
Teknik Veriler:
| |
| modeller |
8 kW, 230 VAC |
4 kW, 115 VAC |
| Ürün ailesi |
CIOR0402.1xxx |
CIOR0402.1xxx |
| AC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Frekans (sürücü modu – varsayılan) |
50 Hz (uyarlanabilir) |
60 Hz (uyarlanabilir) |
| Frekans (invertör modu – ayarlanabilir) |
50 Hz, 60 Hz veya son senkronize edilen 50 / 60 Hz (uyarlanabilir) |
| Maksimum güç (sürekli / aşırı yük <15s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Mevcut maksimum (sürekli / aşırı yük <15s) |
26 ARMS / 34,8 ARMS |
| Mevcut (maksimum) hızlı açma (20ms) |
128 A (6 x nominal) |
| Bekle (Voltaj düşüşleri) (aküye geçmeden önce) |
5 ms |
5 ms |
| THD |
Dirençli yükte < %1,5 |
| Koruma |
L'de Sigorta, Çalışırken takılabilir, Varistör |
| DC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık) |
53,5 VDC / 43-58 VDC |
| Güç (maksimum @nominal giriş) |
4800 W2) |
2400 W2) |
| Akım (maksimum @VOUT ≤ 48 VDC) |
100 bir2) |
50 bir2) |
| Geçerli paylaşım (%10 - 100 yük) |
%10 ila %100 yükten maksimum akımın ±%5'i |
| Koruma |
Kısa devre korumalı, Aşırı voltaj kapatma, Ters kutup ve Sigorta |
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Voltajı (aralık / AG bağlantı kesme) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| AC Akımı (maksimum - modül tipine bağlıdır) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Frekans (varsayılan: senkronizasyon aralığı) |
47-53 & 57-63Hz |
57-63 & 47-53Hz |
| Frekans (ayarlanabilir: senkronizasyon aralığı) |
47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir) |
| Güç Faktörü / THD |
%70 veya daha fazla yükte > 0,99 / < %3,5 |
| DC Voltaj nominal / genişletilmiş aralık4) |
45-58 VDC / 40-45 VDC |
| DC Akım (maksimum) |
128 A / 180 A aşırı yükte (15 s) |
64 A / 90 A aşırı yükte (15 s) |
| Giriş özellikleri |
L ve N'de sigorta, Çalışırken takılabilir, Varistör
AC girişi ayrı vidalı terminaller 4 mm2L, N & PE için (4x tek fazlı)
|
| SEÇENEKLER |
| Kontrol ve İzleme (ana ünite) |
Smartpack2 Dokunmatik |
| Kontrol ve İzleme (temel birim) |
Smartpack2 Temel |
| Denetleyici CAN düğümü |
G/Ç İzleme T2 |
| AC dağılımı |
AC çıkışı ayrı vidalı terminaller 10 mm2L, N & PE için (1x tek fazlı) |
| doğru akım dağılımı |
2x M6 cıvata üzerinde DC toplu bağlantı |
| DİĞER ÖZELLİKLER |
| Yeterlik |
> %96 (şebeke modu), > %94 (inverter modu) |
> %92 (şebeke modu), > %91 (inverter modu) |
| Çalışma sıcaklığı |
-40 ila +55 °C (-40 ila +131 °F), nem %5-95 bağıl nem, yoğuşmasız |
| Depolama sıcaklığı |
-40 ila +85 °C (-40 ila +185 °F), nem 0-99 % RH yoğuşmasız |
| Boyutlar [G x D x Y] |
482 x 400 x 89 mm (2U) (19 x 15,7 x 3,5 inç) |
|
| Ağırlık |
9,4 kg (20,7 lb) |
|
| TASARIM STANDARTLARI |
| Elektrik güvenliği |
EN 60950-1, EN 62040-1 UPS güvenliği |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Bölüm 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Çevre
|
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3) & 2-3 (Sınıf 3.2)
IEC 62040-3:2011 madde 4.2 uyarınca normal çalışma koşulları.IEC 62040-3:2011 madde 4.3 uyarınca diğer çalışma koşulları bildirilmelidir
RoHS 3 (2015/863/EU) ve WEEE (2008/98/EC) uyumlu
|
|
1) Fabrikada konfigüre edilen ve üst şaside bireysel anahtarlamaya sahip çıkış voltajı aralıkları
3) DC portu aşırı yüklenerek voltajı 43 V'un altına çekerse, giriş akımı bu seviyenin üzerine çıkabilir.
|
2) AC yükü önceliklidir.MaksimummevcutDC çıkış gücü ve akımı anlık AC yüküne ve AC giriş voltajına bağlıdır;
yani 230 VAC için tam AC gücünde ve nominal girişte maksimum 3200 W / 66,4 A.
4) Düşük performans - aşırı yük desteği yok ve 200-240 VAC çıkış için THD artacak ve maksimum çıkış gücü azalacak (230 VAC @ 40 VDC için 970 W'a kadar)
|

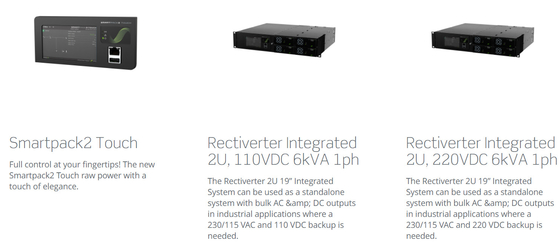

İlgili ürünler:
