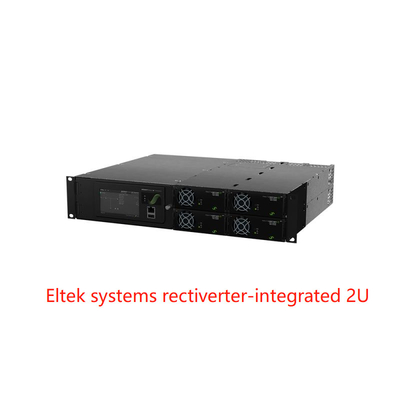

Eltek Rectiverter 2U, 6kVA Entegre Sistem 220 VDC Smartpack2 Touch & Basic Industrial CIOR0402.XXX ile Sistemler
Düz dönüştürücü 2U 19 inçli entegre sistem, 230 / 115Vac ve 220Vdc yedekleme gerektirdiği endüstriyel uygulamalarda toplu AC & DC çıkışları ile standart tek bir sistem olarak kullanılabilir.
Hem AC hem de DC için toplam çıkış gücü toplam 8KW'ye kadar sınırlandırılır, AC ve DC çıkış sınırları bağlı yüklere göre ayarlanabilir,AC yükü için sınırlama en fazla 6kVA ve DC yükü için en fazla 4KW ve 8KW olarak ayarlanmıştır..
Ek seçeneklerle, ölçüm ve sinyalleme, flexmonitor CAN düğümü ile geniş çapta genişletilebilir.
Telekom-Mobil/Kablosuz
· LTE/4G/WiMAX
· Dağıtılmış anten sistemi
· Geniş bant
· Radyo üs istasyonları/sel siteleri
Elektrik Kullanımları
· Düşük ve Yüksek Voltajlı Değiştirici
· Transformör ve SUB istasyonları
· Kontrol ve koruma
· SCADA sistemi
Demiryolu ve Metro Altyapısı
· Kontrol ve koruma
· İşaretleme
Temel özellikleri:
L Kompakt tasarım ve basit montaj
l Tek fazlı 230 veya 115VAC giriş ve çıkış
48Vdc giriş ve çıkış
l En fazla 4 düzleyici modülü
l 8KW toplam AC + DC çıkışı
l En fazla 6kVA AC çıkışı
l Maksimum 4KW/ 8KW DC çıkışı
1 veya 2 kutuplu AC dağıtım seçenekleri
1 kutup DC dağıtım seçeneği
Transfer teknolojisine sahip.
Teknik veriler:
| |
| Modeller |
8 kW, 230 VAC |
4 kW, 115 VAC |
| Ürün ailesi |
CIOR0402.1xxx |
CIOR0402.1xxx |
| AC çıkış verileri |
| Voltaj (varsayılan) / ( ayarlanabilir aralık)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Frekans (dönüştürücü modu) |
50 Hz (uygulanabilir) |
60 Hz (uygunlaştırılabilir) |
| Frekans (dönüştürücü modu) |
50 Hz, 60 Hz veya son senkronize edilen 50 / 60 Hz (adaptif) |
| Maksimum güç (sürekli / aşırı yüklenme < 15s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Maksimum akım (sürekli / aşırı yük < 15s) |
26 ARMS / 34,8 ARMS |
| Mevcut (maksimum) hızlı yolculuk (20ms) |
128 A (6 x nominal) |
|
Bekle (Voltaj düşüşleri) (a geçmeden önce
Akü)
|
5 ms |
5 ms |
| THD |
< 1,5 % direnci yükünde |
| Koruma |
L'li sigorta, sıcak fiş, varistor |
| DC Çıkış Verileri |
| Voltaj (varsayılan) / ( ayarlanabilir aralık) |
245 VDC / 194-290 VDC |
| Güç (maksimum @ nominal giriş) |
4800 W2) |
2400 W2) |
| Akım (en fazla @VOUT ≤ 108 VDC) |
22,2 A2) |
11,1 A2) |
| Akım paylaşımı (10 - 100% yük) |
10 ile % 100 arasında maksimum akımın %5'i |
| Koruma |
Kısa devre kanıt, aşırı gerilim kapama, ters kutup ve sigorta |
| Girdi verileri |
| AC Ana Girdi Voltajı (menzil / LV bağlantısı kesilmiş) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| Değişken akım (maksimum - modül türüne bağlı) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Frekans (öntanımlı: senkronizasyon aralığı) |
47-53 ve 57-63 Hz |
57-63 ve 47-53 Hz |
| Frekans (Ayarlanabilir: Senkronizasyon aralığı) |
47-53 Hz, 57-63 Hz veya her ikisi de (adaptif) |
| Güç faktörü / THD |
> 0,99 % veya daha fazla yük altında / < 3,5 % |
| DC Voltaj nominal / genişletilmiş aralığı4) |
204-290 VDC / 180-204 VDC |
| DC akım (maksimum) |
26,7 A / 36 A aşırı yükleme sırasında (15 s) |
12,8 A / 18 A aşırı yükleme sırasında (15 s) |
| Girdi özellikleri |
L ve N'de sigorta, Sıcak takılabilir, Varistor
AC girişleri için tek tek vida terminalleri 4 mm2L, N ve PE için (4x tek fazlı)
|
| Seçenekler |
| Kontrol ve İzleme (Baş Birim) |
Smartpack2 Touch |
| Kontrol ve İzleme (temel birim) |
Smartpack2 Temel Endüstriyel |
| Kontrolör CAN düğümü |
Fleximonitor (Relay kutusu ile) |
| AC dağılımı |
AC çıkışı tek tek vida uçları 10 mm2L, N ve PE için (1x tek fazlı) |
| DC dağılımı |
2x M6 vida üzerinde DC toplu bağlantı |
| Diğer özellikler |
| Verimlilik |
> 96 % (ana mod), > 95 % (dönüştürücü mod) |
> 93 % (ana mod), > 92 % (dönüştürücü mod) |
| Çalışma sıcaklığı |
-40 ila +55 °C (-40 ila +131 °F), nem 5-95 % RH yoğunlaşmaz |
| Depolama sıcaklığı |
-40 ila +85 °C (-40 ila +185 °F), nem 0-99% RH kondansif olmayan |
| Boyutlar [W x D x H] |
482 x 440 x 89 mm (2U) (19 x 17,3 x 3,5 inç) |
|
| Ağırlık |
9,9 kg (21,8 lb) |
|
| Tasarım standartları |
| Elektrik güvenliği |
EN 60950-1, EN 62040-1 UPS güvenliği |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Bölüm 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Çevre
|
ETSI EN 300 019: 2-1 (sınıf 1.2), 2-2 (sınıf 2.3) ve 2-3 (sınıf 3.2)
IEC 62040-3:2011 maddesine göre normal çalışma koşulları 4.2. IEC 62040-3:2011 maddesine göre diğer çalışma koşulları 4.3, bilgilendirilmelidir
RoHS 3 (2015/863/EU) ve WEEE (2008/98/EC) uyumludur
|
|
1) Üst şasi'de fabrika olarak yapılandırılmış ve bireysel anahtarlama olan çıkış voltaj aralıkları
3) DC bağlantısı, 194 V'nin altındaki voltajı çekerek aşırı yüklendiğinde, giriş akımı bu seviyenin üzerinde artabilir.
|
2) AC yükü önceliklidir.kullanılabilirDC çıkış gücü ve akımı anlık AC yüküne ve AC giriş voltajına bağlıdır.
Yani maksimum 3200 W / 29,6 A tam AC gücünde ve 230 VAC için nominal giriş.
4) Düşük performans - fazla yük desteği yoktur ve 200-240 VAC çıkış için THD artacak ve maksimum çıkış gücü oranları azalır (230 VAC @ 180 VDC için 970 W'a kadar)
|
