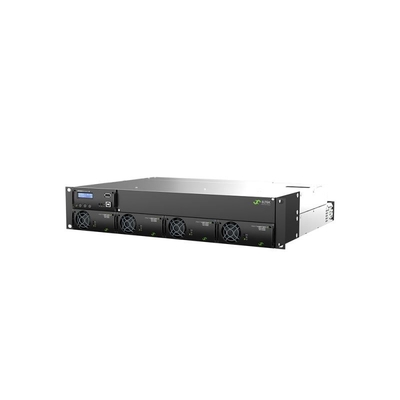

AC DC Doğrultucu 2U Güç Çekirdeği 6kVA AC 4.8KW DC Smartpack R denetleyici (Parça No.:CTOR0402.1xxx)
Doğrultucu 2U güç çekirdeği, hem AC hem de DC beslemeyi tek bir 2U kompakt ünitede birleştirir.230Vac veya 115Vac yükler için AC yedek güç sağlamasını sağlayın;ve DC yükler ve pil şarjı için 48Vdc güç.
Hem AC hem de DC için toplam çıkış gücü toplam 8KW ile sınırlıdır, AC yükü için sınırlamanın mas 6kVA ve DC yükü için maksimum 4KW veya 8KW olarak ayarlandığı bağlı yüke göre AC ve DC çıkış limitleri ayarlanabilir .
Uygulamalar:
TELEKOM-MOBİL/KABLOSUZ
· LTE/4G/WiMAX
· Dağıtılmış anten sistemi
· Geniş bant
· Radyo baz istasyonları/hücre siteleri
GÜÇ ARAÇLARI
· Alçak ve Yüksek gerilim şalt cihazları
· Trafo ve ALT istasyonlar
· Kontrol ve koruma
· SCADA sistemi
DEMİRYOLU & METRO ALTYAPI
· Kontrol ve koruma
· Sinyalizasyon
Ana Özellikler :
l Kompakt tasarım ve basit kurulum
l Tek fazlı 230 veya 115VAC giriş ve çıkış
48Vdc giriş ve çıkış
l 4 adede kadar doğrultucu modülü
l 8KW toplam AC+DC çıkışı
l Maks 6kVA AC çıkışı
l Maks 4KW/ 8KW DC çıkışı
l 1 veya 2 kutuplu AC dağıtım seçenekleri
l 1 Kutuplu DC dağıtım seçeneği
l Dahili transfer teknolojisi
Teknik Veriler:
| |
| modeller |
8 kW, 230 VAC |
4 kW, 115 VAC |
| Ürün ailesi |
CTOR0402.1xxx |
CTOR0402.1xxx |
| AC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Frekans (sürücü modu – varsayılan) |
50 Hz (uyarlanabilir) |
60 Hz (uyarlanabilir) |
| Frekans (invertör modu – ayarlanabilir) |
50 Hz, 60 Hz veya son senkronize edilen 50 / 60 Hz (uyarlanabilir) |
| Maksimum güç (sürekli / aşırı yük <15s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Mevcut maksimum (sürekli / aşırı yük <15s) |
26 ARMS / 34,8 ARMS |
| Mevcut (maksimum) hızlı açma (20ms) |
128 A (6 x nominal) |
| Bekle (Voltaj düşüşleri) (aküye geçmeden önce) |
5 ms |
5 ms |
| THD |
Dirençli yükte < %1,5 |
| Koruma |
L'de Sigorta, Çalışırken takılabilir, Varistör |
| DC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık) |
53,5 VDC / 43-58 VDC |
| Güç (maksimum @nominal giriş) |
4800 W2) |
2400 W2) |
| Akım (maksimum @VOUT ≤ 108 VDC) |
100 bir2) |
50 bir2) |
| Geçerli paylaşım (%10 - 100 yük) |
%10 ila %100 yükten maksimum akımın ±%5'i |
| Koruma |
Kısa devre korumalı, Aşırı voltaj kapatma, Ters kutup ve Sigorta |
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Voltajı (aralık / AG bağlantı kesme) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| AC Akımı (maksimum - modül tipine bağlıdır) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Frekans (varsayılan: senkronizasyon aralığı) |
47-53 & 57-63Hz |
57-63 & 47-53Hz |
| Frekans (ayarlanabilir: senkronizasyon aralığı) |
47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir) |
| Güç Faktörü / THD |
%70 veya daha fazla yükte > 0,99 / < %3,5 |
| DC Voltaj nominal / genişletilmiş aralık4) |
45-58 VDC / 40-45 VDC |
| DC Akımı (maksimum) |
128 A / 180 A aşırı yükte (15 s) |
64 A / 90 A aşırı yükte (15 s) |
| Giriş özellikleri |
L ve N'de sigorta, Çalışırken takılabilir, Varistör
AC girişi ayrı vidalı terminaller 4 mm2L, N & PE için (4x tek fazlı)
|
| SEÇENEKLER |
| Kontrol ünitesi |
akıllı paket R |
| alarm bağlantısı |
Genişletme Alarm Kartı (6x Dijital Giriş & 6x Röle) |
| Pil dağılımı |
Maks.2x 100 A veya 1x 150 A |
| LVBD |
150A (isteğe bağlı) |
| AC dağılımı |
Maks.3x 16 A (1 kutuplu) veya 1x 16 A (2 kutuplu) sigortalar |
| doğru akım dağılımı |
Maks.3x 60 A (1 kutuplu) sigortalar |
| DİĞER ÖZELLİKLER |
| Yeterlik |
> %96 (şebeke modu), > %94 (inverter modu) |
> %92 (şebeke modu), > %91 (inverter modu) |
| Çalışma sıcaklığı |
-40 ila +55 °C (-40 ila +131 °F), nem %5-95 bağıl nem, yoğuşmasız |
| Depolama sıcaklığı |
-40 ila +85 °C (-40 ila +185 °F), nem 0-99 % RH yoğuşmasız |
| Boyutlar [G x D x Y] |
483 x 386 x 97 mm (19 x 15,2 x 3,8 inç) |
|
| Ağırlık |
9,9 kg (21,8 lb) |
|
| TASARIM STANDARTLARI |
| Elektrik güvenliği |
EN 60950-1, EN 62040-1 UPS güvenliği |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Bölüm 15
EN 62040-2
EN 61000-6-1/-2/-3/-4
|
|
|
Çevre
|
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3) & 2-3 (Sınıf 3.2)
IEC 62040-3:2011 madde 4.2 uyarınca normal çalışma koşulları.IEC 62040-3:2011 madde 4.3 uyarınca diğer çalışma koşulları bildirilmelidir
RoHS 3 (2015/863/EU) ve WEEE (2008/98/EC) uyumlu
|
