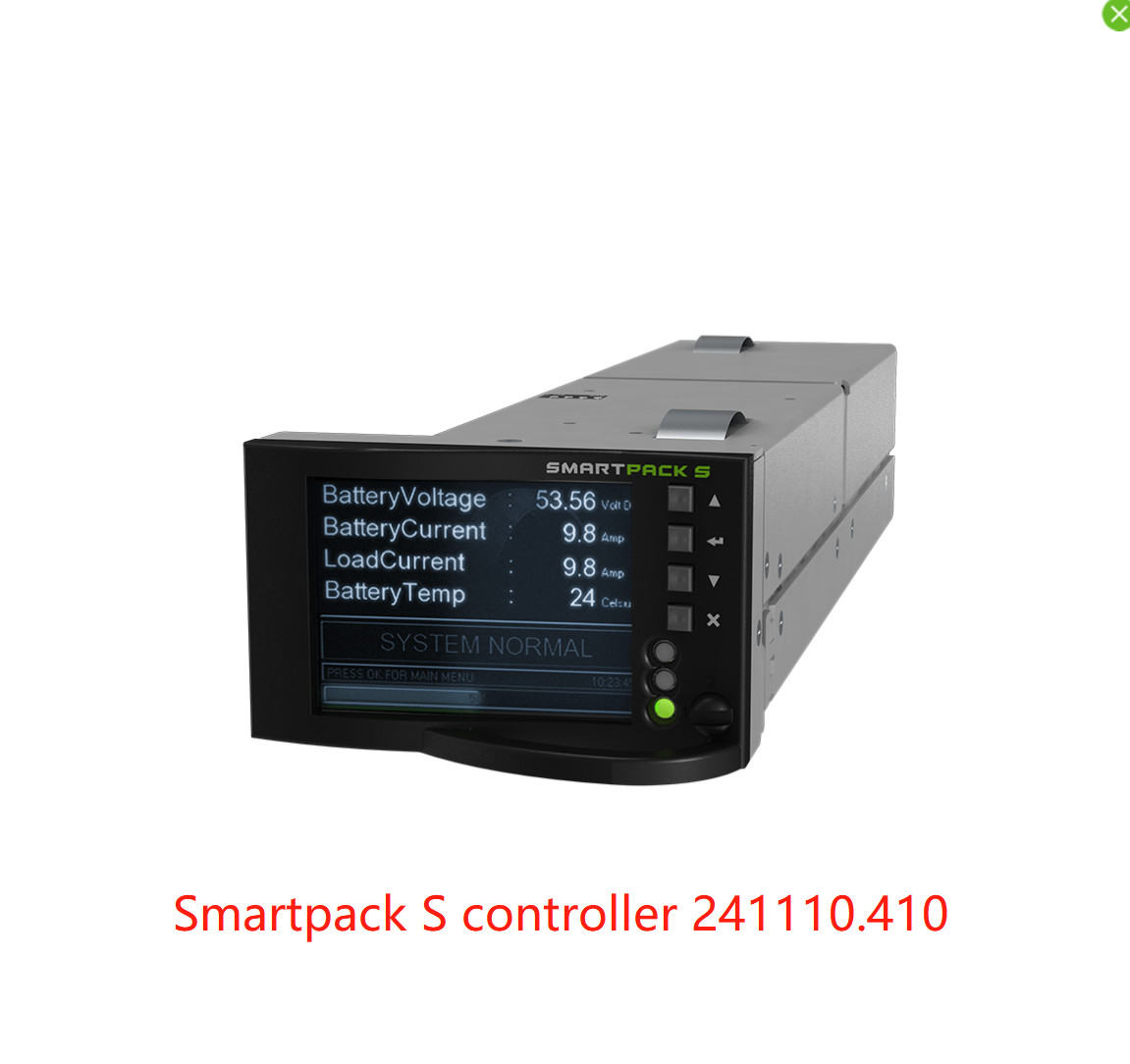

Eltek Telekom İzleme Modülü 12Vdc, 24Vdc, 48Vdc ve 60Vdc Telekom Sistemi için Smarptakc S denetleyici (242100.410)

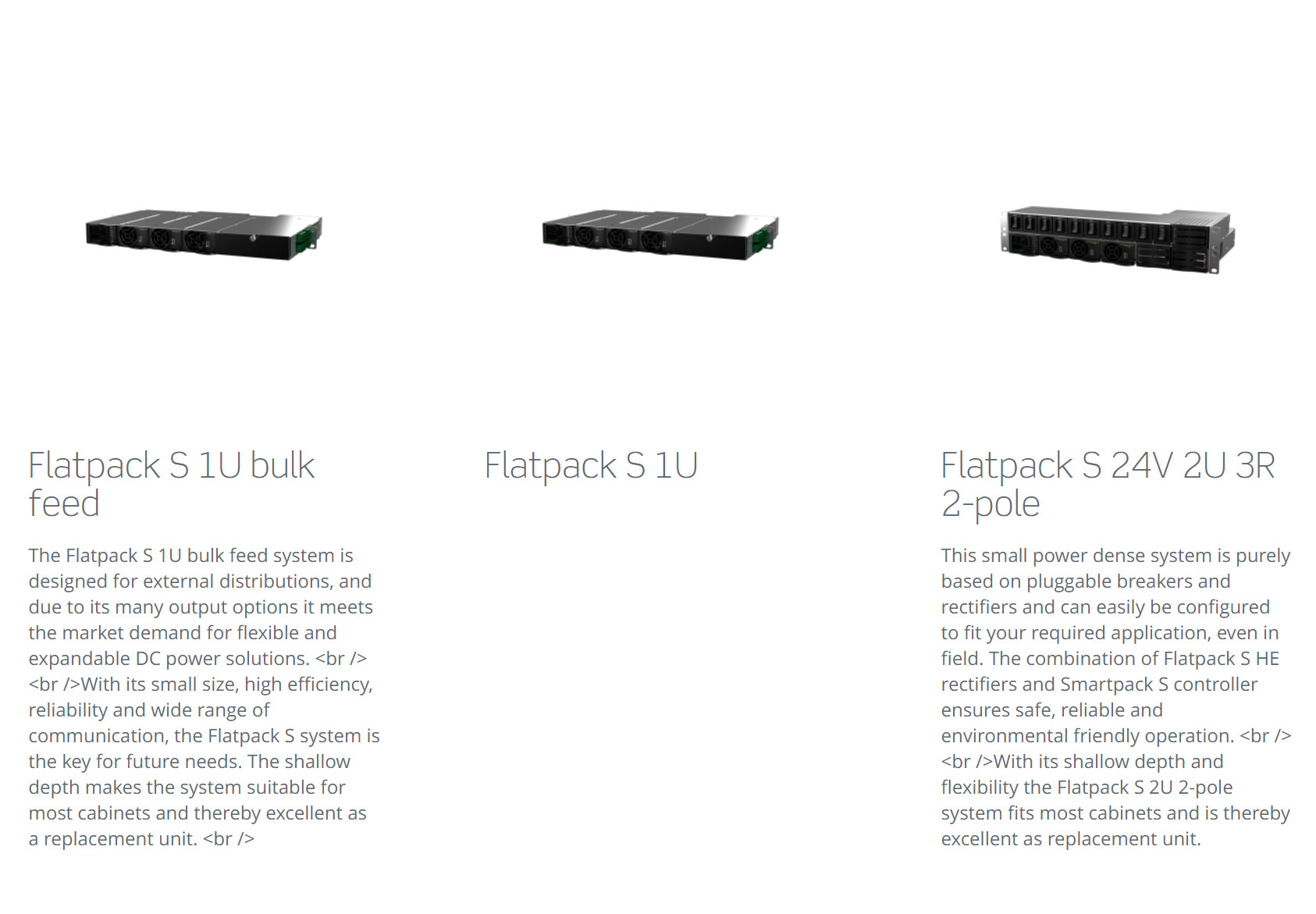

Flatpack S sistem platformu için tasarlanan Smartpack S, birçok alan kısıtlı uygulamada kullanılır.Smartpack S, 6 litrden daha az alanı kapsayan 2-3kW'lık bir sistemi kapsamlı bir izleme ve kontrol sunar.
Ana özellikler
- Grafik 2.2 ′′ yüksek kontrast, kullanıcı menüsünde kolay gezinme için yüksek çözünürlüklü renk gösterisi
- Web tarayıcısı üzerinden uzaktan veya yerel izleme ve kontrol için Ethernet
- Tuzakla SNMP protokolü, ayarlayın ve Ethernet'e geçin. Tuzak alarmlarının e-postası
- 6 programlanabilir röle çıkışı
- 6 programlanabilir çok amaçlı girişler (dijital girişler) veya analog sinyaller.
- Kapsamlı orman kesimi
- Otomatik pil izleme ve test
- Test sonuçlarına dayanan pil kalitesi SoH ve daha fazlası
Uygulama:
Telekom ¥ Mobil / Kablosuz
· RADYO BAZA STATIONS/CELL SITES
· LTE / 4G / WIMAX
· Dağıtılmış ANTENNA SISTEMLERİ
· Geniş bant
TELECOM FIXED
· FİBER OPTİK / FTTX
· Mikrodalga
· Kablo
· Geniş bant
Denizaltı ve İşlem Sanayisi
· Güvenlik ve Otomasyon Sistemleri (SAS)
Demiryolu Altyapısı
· Kontrol ve Koruma
· SIGNAL
Parametreler:
| Teknik özellikler |
| Model |
Smartpack S |
| Parça numarası |
242100.410 |
| Girdi verileri |
|
|
| Voltaj (nominal) |
10 - 75 VDC |
| Güç tüketimi, maksimum - hiç röle enerjisi maksimum - tüm röle enerjisi |
3,1W (ekran uyku) 5,5W (ekran açık) |
| Sistem bağlantıları - Sistem monitörleri |
|
| Voltaj algısı, sistem voltaj desteği |
12 VDC, 24VDC, 48VDC ve 60VDC |
| Akım algısı, şant desteği |
0 - 20mV ve 0 - 60mV |
| Pil sigortalarının izlenmesi |
Yardımcı düğme NO/NC, yukarı/aşağı çek |
| Yük sigortalarının izlenmesi |
Yardımcı düğme NO/NC, Diyot Matris yukarı/aşağı çek |
| Yer hatası tespiti |
Basit köprü devre tespiti |
| Sistem bağlantıları - LVD kontrolü |
|
| Bataryayı kopar. |
1 (kilitli veya kilitsiz desteklenir) |
| Yük bağlantısını kopar |
1 (kilitli veya kilitsiz desteklenir) |
| Girişler ve çıkışlar |
|
|
| Dijital yapılandırmalar, Girişler #1-6 |
Yardımcı anahtar: NO/NC |
| Analog konfigürasyonlar, Girişler #1-4 |
Analog Voltaj[±0 - 10V]
±4-20mA akım ölçümü (dış 470kΩ direnç aracılığıyla) Sıcaklık (NTC sondası için)
|
| Analog yapılandırmalar, Girişler #5-6 |
Analog Voltaj[0-75V] Simetri ölçümü |
| Çıkış yapılandırmaları, Çıkışlar #1-6 (alarmlar) |
6x Relay Kuru/Form C
Yapılandırılabilir Normalde Açık/Kapalı [En fazla kapasite 75V/2A/60W]
|
| Kullanıcı arayüzü |
|
| Yerel |
2.2 TFT 65k Renkli ekran QVGA çözünürlüğü
4 anahtar.
|
| Ethernet bağlantısı |
10/100 BASE-T
HP Auto MDI/MDI-X
IP protokolleri: HTTP / SSL, SNMP v3, MODBUS TCP ve pComm UDP (PowerSuite)
|

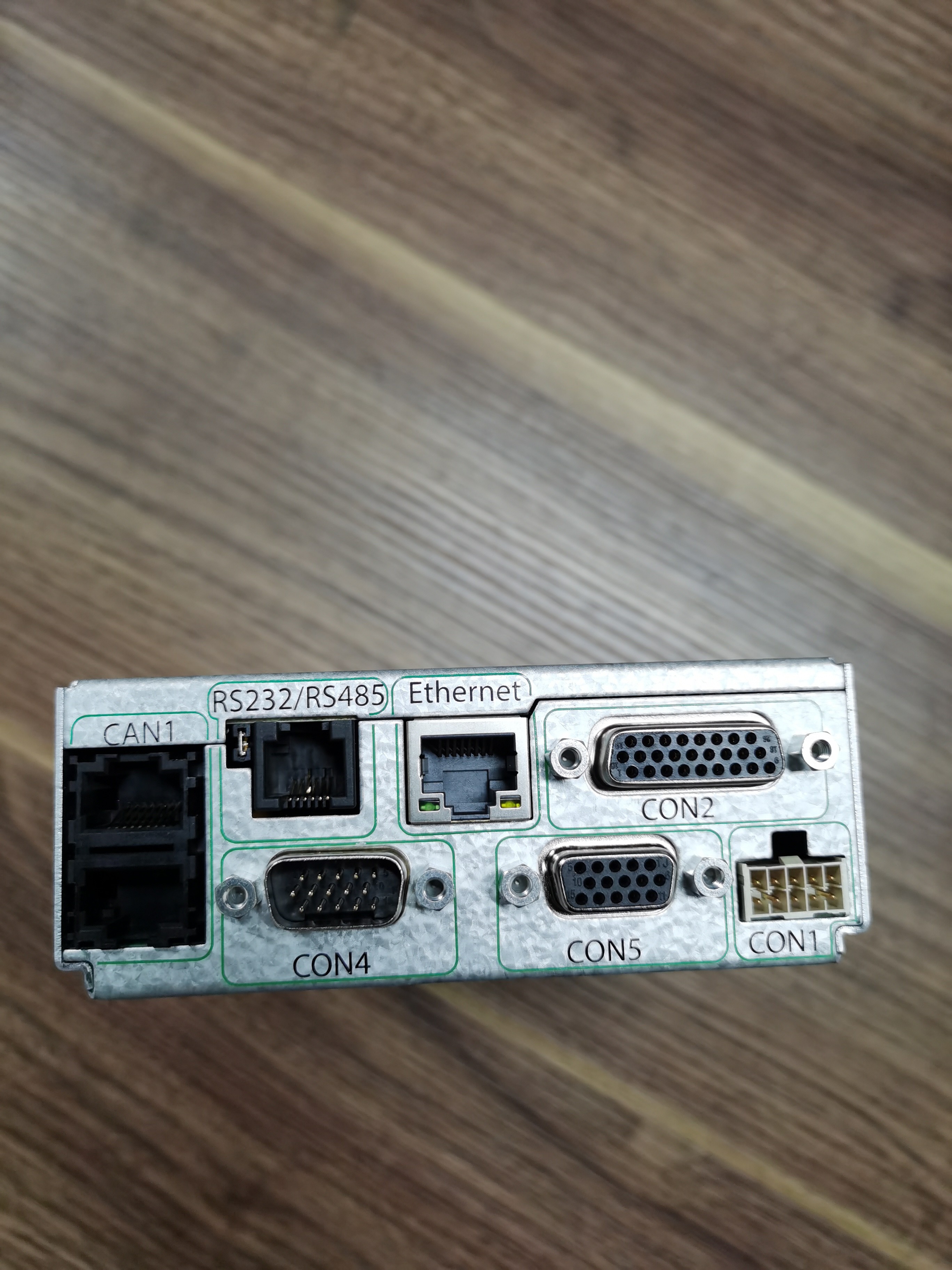

| Serili port |
RS-232 ve RS-485 RJ11 konektöründe
Seri protokoller: MODBUS RTU, Modem Geri Çağrı/SMS raporlama (PSTN veya GSM), COMLI, CSCP ve pComm (PowerSuite)
|
| Genel özellikler |
|
| Boyutlar (WxHxD) |
72.2 x 43.0 x 220.7 mm (2.8 x 1.7 x 8.7 ′′) |
| Sıcaklık aralığı |
-20'den +65 ̊C'ye (-40'dan 149 ̊F'ye) kadar çalışır |
| Tasarım standartları |
|
| Elektrik güvenliği |
UL 60950-1-3rdEN 60950-1-3 baskısırdbaskı |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
FCC Bölüm 15 Alt Bölüm 109
|
| Denizci*) |
DNVGL-CG-03391) |
| Çevre |
ETSI EN 300 019: 2-1 (sınıf 1.2), 2-2 (sınıf 2.3) ve 2-3 (sınıf 3.2)
ROHS uyumlu
|
| 1)Sadece 242100.410M numaralı parça için geçerlidir |
Eltek İzleme Karşılaştırması
|
CAN Cihazı
|
Başla.
|
Son
|
Düğümlerin körleşmesi
|
|
Akıllı paket
|
1
|
14
|
14
|
|
Smartpack 2 Temel
|
1
|
10
|
10
|
|
Akıllı paket 2 Usta
|
11
|
14
|
4
|
|
Akıllı düğüm
|
17
|
30
|
14
|
|
Pil monitörü
|
33
|
46
|
14
|
|
Yük monitörü
|
49
|
62
|
14
|
|
Flex Monitor
|
65
|
78
|
14
|
|
I/O monitörleri
|
81
|
94
|
14
|
|
Ana Monitor
|
97
|
110
|
14
|
