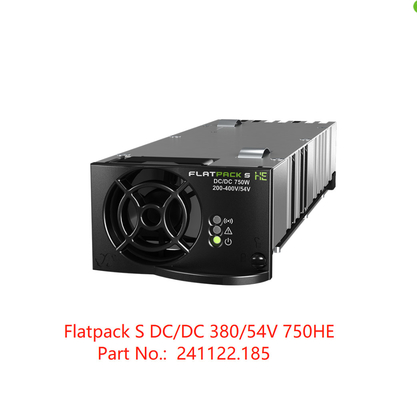

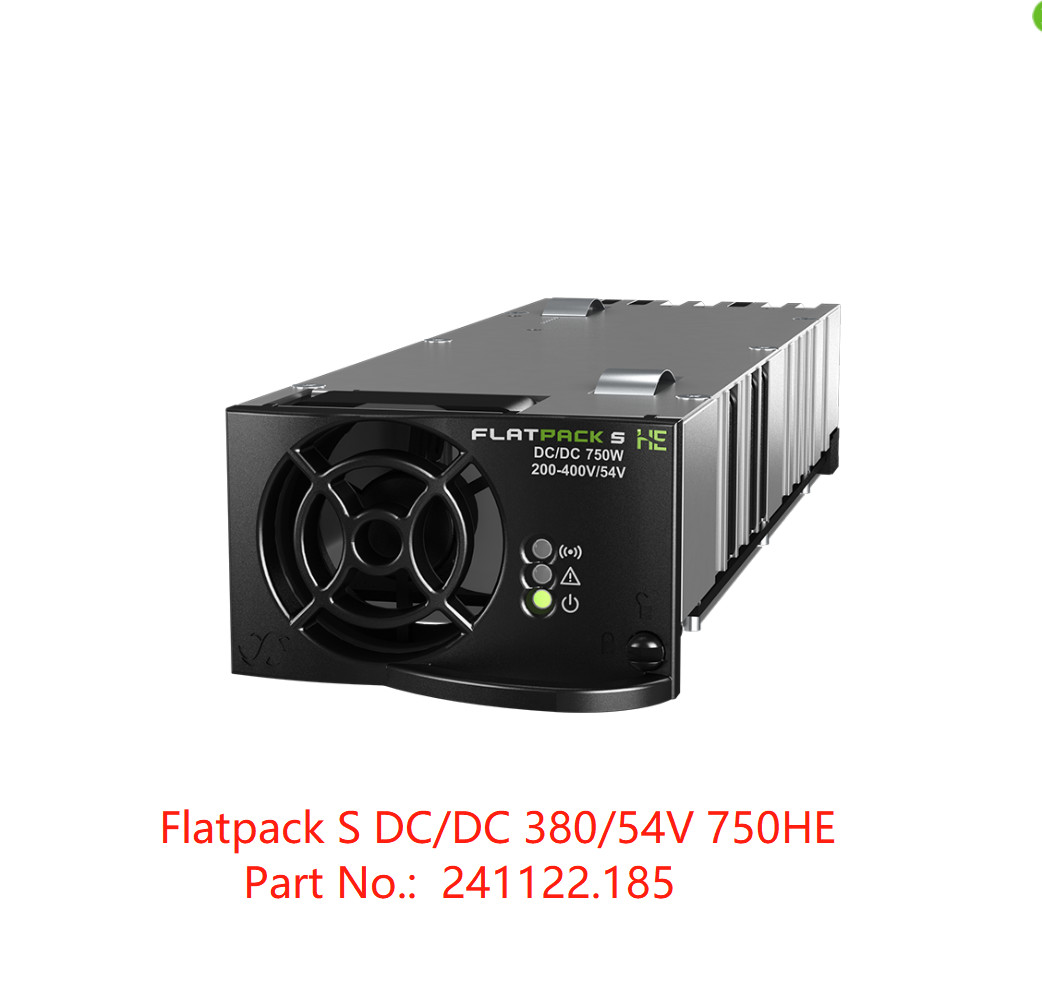

Eltek Flatpack S DC/DC 380/54V 750HE dönüştürücü Küçük ve orta ölçekli telekom için kompakt HE dönüştürücü 241122.185
Eltek Flatpack S DC/DC 380/54V 750HE dönüştürücü Küçük ve orta ölçekli telekom uygulamaları için kompakt HE dönüştürücü (Parça No. 241122.185)
Flatpack S DC/DC dönüştürücü, 217 mm derinliğindeki küçük bir kutuda Telekom özelliklerini, yüksek verimliliği, çıkışta ORing korumasını ve yüksek gücü bir araya getirir.Yüksek verimliliği, uzak bir DC güç beslemesinin genel verimliliğine ve dolayısıyla iş durumu için yardımcı olur.
uzak sitelere güç sağlamak için böyle bir çözümü seçmek. Küçük boyutları, özel sunucu raflarına entegrasyon için mükemmel olmasını sağlar.
Ana Özellikler:
ANA ÖZELLİKLER
• KÜÇÜK
• KISA
• GÜÇ YOĞUNLUĞU – 19,5 W/İNÇ3
• YÜKSEK VERİM
• ÇIKIŞTA ORING KORUMASI
• OTOMATİK TAKILABİLİR
• GERİLİM VE GÜÇ ANAHTARLAMA
UYGULAMALAR
TELEKOM - SABİT
• DSLAM için uzak uç dönüştürücü
TELEKOM – MOBİL / KABLOSUZ
• Dağıtılmış anten sistemleri
• Uzak radyo kafaları için menzil genişletici
VERİ MERKEZLERİ
• Ön uç / raf içi güç dönüşümü
Parametreler:
Flatpack S DC/DC dönüştürücü |
|
MODEL | FLATPACK S DCDC 380/54 750 |
Parça numarası | 24112.185 |
GİRİŞ VERİLERİ | |
Gerilim (nominal) | 300 - 400 VDC |
Voltaj (çalışma aralığı) | 200 - 400 VDC |
Akım (maksimum) | 2.9 ADC |
Koruma | Pozitif ve Negatif'te Sigorta Ters polariteye duyarsız 410 VDC'nin üzerinde Kapatma |
ÇIKIŞ VERİLERİ | |
Voltaj (sabit) | 54 VDC |
Güç (maksimum) @ nominal giriş | 750W |
Güç (maksimum) @ 200 VDC giriş | 500W |
Akım (maksimum) @ nominal giriş | 13.8 A (@VOUT < 54 VDC) |
Bekleme süresi, maksimum çıkış gücü | >10ms;çıkış voltajı > 41 VDC |
Akım paylaşımı (10 - %100 yük) | %10 ila %100 yükte maksimum akımın ±%5'i |
Statik Voltaj regülasyonu (10 - %100 yük) | ±0.5% |
Dinamik Voltaj regülasyonu | %10-90 veya %90-10 yük değişimi için ±5.0%, düzenleme süresi < 50ms |
dalgalanma | < 150 mVPP , 30 MHz bant genişliği |
Koruma | ORing FET |
Kısa devreye dayanıklı | |
Yüksek sıcaklık koruması | |
Aşırı gerilim Kapatma | |
DİĞER ÖZELLİKLER | |
Yeterlik | > %96 |
İzolasyon |
4.2 kVDC - girişten çıkışa 2,25 kVDC - toprağa giriş 710 VDC - toprağa çıkış |
Alarmlar: Kırmızı LED |
Düşük ve yüksek giriş voltajı, Yüksek ve düşük sıcaklık kapatma, Redresör Arızası, Çıkışta aşırı gerilim kapatması, Fan durduğunda fan arızası, Düşük çıkış voltajı alarmı, CAN bus arızası |
Uyarılar: Sarı LED | Güç azaltma modunda dönüştürücü, Uzak çıkış akımı limiti etkinleştirildi, Giriş voltajı aralık dışında, aşırı voltajda yanıp sönüyor, Kontrolör ile CAN iletişimi kaybı |
Normal çalışma: Yeşil LED | |
Alarm rölesi (NO - enerji kesildiğinde açılır) | Alarmlarda Açılır1)ve giriş voltajı eksik. |
MTBF (Telcordia SR-332 Sayı I yöntem III (a)) | >350 000 (@ Tambient : 25 °C) |
Çalışma sıcaklığı (%5-95 RH n.kond. nem) Maksimum çıkış gücü, sıcaklığın üzerinde / ila |
-40 ila + 85 °C [-40 ila +185 °F] 60°C [140°F] / 500W @ 70°C [158°F] / 125W @ 85°C [185°F] |
Depolama sıcaklığı | -40 ila +85°C (-40 ila +185°F), nem %0 - 99 RH yoğuşmasız |
Boyutlar[GxYxD] / Ağırlık | 72x40x217mm2)(2,84 x 1,57 x 8,54”)2)/ < 850 gr (1,9 lb) |
TASARIM STANDARTLARI | |
Elektrik güvenliği | UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
EMC |
ETSI EN 300 386 v1.6.1, FCC CFR 47 Bölüm 15:2013 EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010 |
Çevre |
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3) ve 2-3 (Sınıf 3.2) RoHS (2011/65/EU) ve WEEE (2002/96/EC) uyumlu |
1) yüksek ve düşük sıcaklık kapatma ve fan arıza alarmları için modül kapanmadan en az 5s önce röle açılır 2) tutamak derinliği 234 mm [9,21"] ve yükseklik 42 mm [1,65"] dahil |
