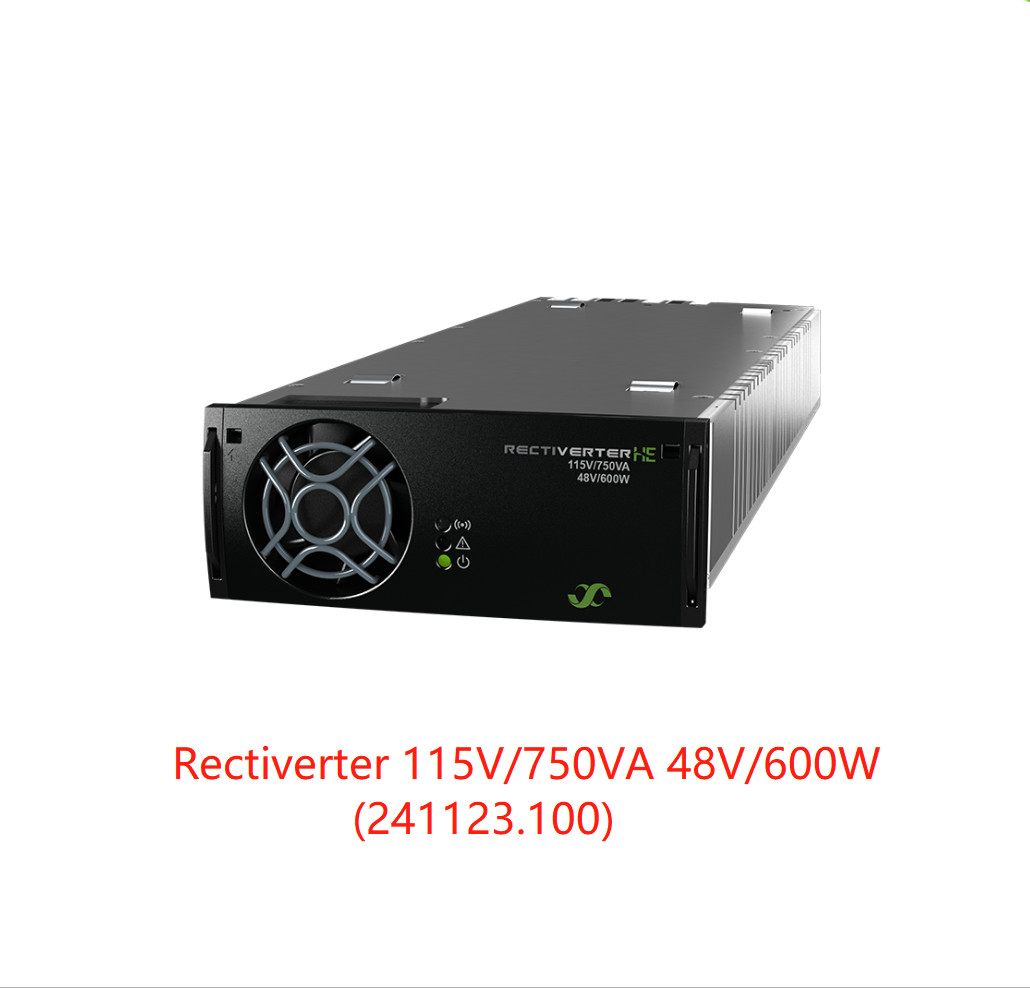

Modeller / sipariş bilgileri 230/1500 230/1500 230/1500 115/750 115/750 115/750
48/1200 48/150 48/0 48/600 48/75 48/0
|
| Parça numarası 241123.100 241123.101 241123.102 241123.100L 241123.101L 241123.102L |
| AC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık) 230 VAC/ 200 - 240 VAC115 VAC/ 100 - 127 VAC |
| Frekans (varsayılan inverter modu) 50 Hz (uyarlanabilir) 60 Hz (uyarlanabilir) |
| Frekans (ayarlanabilir inverter modu) 50Hz, 60Hz veya son senkronize edilmiş 50/60Hz (uyarlanabilir), 94-106Hz5), 74-76Hz5) |
| Güç maksimum (sürekli / aşırı yük (<15s)) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| %10'dan %100'e kadar yük paylaşımı aktif gücün ±%5'i |
| Akım maksimum (sürekli / aşırı yük (<15s)) 6,5 ARMS/ 8,7 ARMS |
| Akım (maksimum) Hızlı açma (20ms) 32 A (6 x nominal) |
| Dirençli yükte THD < %1,5 |
| Koruma Sigortası L, Çalışırken takılabilir, Varistör |
| DC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık) 53,5 VDC/ 43 - 58 VDC |
| Güç (maksimum @nominal giriş) 1200 W1)150W 0W2)600W1)75 W 0 W2) |
| Akım (maksimum @VDIŞARI≤ 48 VDC) 25A1)3.13 A -2)12,5 A1)1.56 A -2) |
| Akım paylaşımı (%10 - 100 yük) %10 ila %100 yük arasında maksimum akımın ±%5'i |
| Statik Voltaj regülasyonu (%10 - %100 yük) ±0.5% |
| Dinamik Voltaj regülasyonu %10-90 veya %90-10 yük değişimi için ±5.0%, regülasyon süresi < 50ms |
| Dalgalanma < 200 mVPP, 30 MHz bant genişliği |
| Koruma Kısa devre korumalı, Aşırı gerilim kapatma, Ters polarite, Ters polarite ve Sigorta |
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Voltajı (aralık / AG bağlantı kesme) 185 - 275 VAC/ 170VAC95 - 140 VAC/ 85 VAC |
| AC Akım (maksimum) 11,5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 BirRMS10.1 ARMS 3)9.2 BirRMS 3) |
| Frekans (varsayılan: senkronizasyon aralığı) 47-53 ve 57-63 Hz 47-53 ve 57-63 Hz |
| Frekans (ayarlanabilir: senkronizasyon aralığı) 47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir) |
| Güç Faktörü / THD > 0.985, %50 veya daha fazla yükte / < %3,5 |
| L ve N'de AC Giriş Koruma Sigortası, Çalışırken takılabilir, Varistör |
| DC Voltaj nominal / genişletilmiş aralık4)45 - 58VDC/ 40 - 45 VDC |
| DC Akımı (maksimum) 32 A / 45A aşırı yükte (15s) 16 A / 22,5A aşırı yükte (15s) |
| DİĞER ÖZELLİKLER |
| Verimlilik >%96 (şebeke modu), >%94 (inverter modu) >%92 (şebeke modu), >%91 (inverter modu) |
| İzolasyon 3.6 kVDC- ACLimanlarPE'ye, 3 kVAC- ACLimanlarDC'yeLiman/CAN, 710VDC- DCLimanPE'ye, 60 VDC- DCLimanCAN'a |
| Alarmlar: Kırmızı LED Düşük ve yüksek şebeke giriş voltajı kapatma, Yüksek ve düşük sıcaklık kapatma, Yönlendirici Arızası, Alarm rölesi [NO max 75 VDC/ 100 mA] Çıkışta aşırı gerilim kapatma, Fan arızası, Düşük çıkış voltajı alarmı, CAN bus arızası, Sync bus (AC çıkışıVEYADC çıkış alarmları) kayboldu ve Senkronizasyon başarısız |
| Uyarılar: DC veya AC portunda güç azaltma modunda veya güç veya akım limit modunda Sarı LED Rektifiye, Uzaktan çıkış akımı limiti etkinleştirildi, Kontrolör ile CAN iletişimi kaybı |
| Normal çalışma: Yeşil LED AC çıkışı ve/veya DC çıkışı açık ve tamam |
| MTBF (Telcordia SR-332 Iss.I yöntem III (a)) 260 000 saat (@ Tambient : 25 °C) |
| Çalışma sıcaklığı -40 ila +75°C (-40 ila +167°F), nem %5 - %95 RH yoğuşmasız |
| Sıcaklık düşüşü 55°C'nin üzerinde (131°F) 1200W - 480W @ 75°C (167°F), AC ve DC çıkışların her biri için (toplam güç 2000W - 800W) |
| Depolama sıcaklığı -40 ila +85°C (-40 ila +185°F), nem %0 - 99 RH yoğuşmasız |
| Boyutlar[GxYxD] / Ağırlık 109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / 1,95 kg (4,3 lb) |
| TASARIM STANDARTLARI |
| Elektrik güvenliği EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, C22. 2 Sayı 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019, IEC 61000-6-5:2015
EMC EN 62040-2:2006, EN50121-4:2016+A1:2019, -5:2017+A1:2019 ETSI EN 300 386 V.2.1.1, FCC CFR 47 Bölüm 15
|
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Sınıf 1.2) ve 2-2 (Sınıf 2.3)
Çevre IEC 62040-5-3:2016 madde 4.2'ye göre normal çalışma koşulları.IEC 62040-5-3:2016 madde 4.3 uyarınca diğer çalışma koşulları bildirilmelidir.
|
|
1) AC yükünün önceliği vardır.MaksimummevcutDC çıkış gücü ve akımı şunlara bağlıdır 3) DC portu aşırı yüklenirse voltajı 43V'un altına çekerse giriş akımı bu seviyenin üzerine çıkabilir.anlık AC yükü ve AC giriş voltajı;yani, tam AC gücünde ve nominalde maksimum 800W/16.6A 4) Düşük performans - aşırı yük desteği yok ve 200 - 240 VAC çıkış için THD artırılacak ve 230V için giriş yapılacakAC.maksimum çıkış gücü düşüşleri (230 VAC @ 40 VDC için 970W'a kadar)
2) DC bağlantı noktası yine de çift yönlü bir bağlantı noktası olarak kabul edilmelidir;şebekeden besleniyorsa voltaj olacaktır 5) Ürün piyasaya sürüldükten sonra uygulandı, gerekli HW/FW revizyonları için lütfen Satış Desteği ile kontrol edin
|
