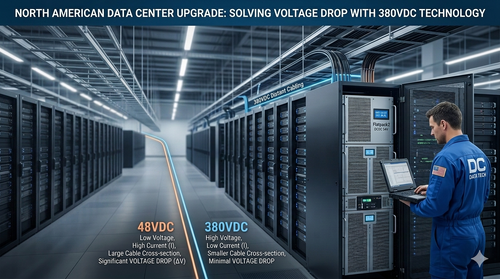

Kuzey Amerika Veri Merkezleri: 380VDC Teknolojisi ile Uzun Mesafe Kablolamada Voltaj Düşüşünün Giderilmesi

Kuzey Amerika'daki ortak yerleşim ve hiper ölçekli veri merkezleri genişlemeye devam ettikçe, geleneksel düşük voltajlı DC dağıtım mimarileri fiziksel sınırlarına ulaşmaktadır. En kritik zorluklardan bazıları şunlardır:uzun mesafeli kablolama boyunca voltaj düşüşüve fahiş maliyetlerikablolama altyapısı, her ikisi de verimli site ölçeklendirmesini engellemektedir.

Büyük Ölçekli Tesislerde Geleneksel 48V Dağıtımının Sınırlamaları

Mega veri merkezlerinde, merkezi güç odasından sunucu raflarına olan mesafe genellikle 50 metreyi aşar. Geleneksel bir 48V/54V DC mimarisi altında, yük ucunda voltaj stabilitesini korumak, direnci ve ısıyı en aza indirmek için son derece kalın bakır kablolar gerektirir. Bu, yalnızca kablo tepsilerine olan yapısal yükü artırmakla kalmaz, aynı zamanda Sermaye Harcamalarını (CAPEX) da önemli ölçüde şişirir.

380VDC İletimi: Yüksek Voltajlı DC'nin Teknik Üstünlüğü

Bu darboğazların üstesinden gelmek için Kuzey Amerika'daki önde gelen operatörler380VDC iletim teknolojisinibenimsemektedir. İletim voltajını 380V'a yükselterek vevefiziksel prensiplerini izleyerekakım

: Sistemler, aynı kabin ayak izi içinde 36 kW'dan 108 kW'a kadar ölçeklenerek yük taleplerine göre büyüyebilir. ·Azaltılmış Kablo Kesiti

: Sistemler, aynı kabin ayak izi içinde 36 kW'dan 108 kW'a kadar ölçeklenerek yük taleplerine göre büyüyebilir. ·İzolasyon Yoluyla Geliştirilmiş Güvenlik: Bu sistemler4.2 kVDC izolasyonu

giriş ve çıkış arasında, yüksek voltajlı iletim katmanının düşük voltajlı hassas ekipmandan elektriksel olarak ayrılmasını sağlayarak IEC/EN 60950-1 güvenlik standartlarına sıkı sıkıya uyar.

Flatpack2 DCDC Sistemi: Kenarda Hassas Adım Adım Düşürme

Yüksek voltajlı iletim, yük noktasında yüksek verimli dönüşüm gerektirir. Flatpack2 DCDC 380V 54V sistemi, bu ikincil dönüşüm rolü için özel olarak tasarlanmıştır:

1. Hassas Voltaj DüzenlemesiSistemstatik voltaj düzenlemesi ±0.5%

sağlar. 380V bara 260V ile 400V arasında dalgalansa da, çıktı varsayılan 54.5V'ta (50-55V arasında ayarlanabilir) kararlı kalır ve üst düzey ağ donanımı için temiz bir güç ortamı sağlar.

2. Geçici Yükler Altında KararlılıkVeri merkezi iş yükleri ani artışlarla karakterize edilir. Sistem±5.0% dinamik voltaj düzenlemesiözelliğine sahiptir. Yük %10'dan %90'a kaydığında, düzenleme kurtarma süresi50ms'den azdır

, zirve trafiği sırasında sistem yeniden başlatmalarını veya veri paketi kaybını önlemek için kritik bir parametredir.

Hizmet Sırasında Genişleme İçin Modüler Mimariİş sürekliliği, Kuzey Amerika pazarında pazarlık edilemez bir gerekliliktir. Flatpack2 sistemi tamamen modüler,Sıcak Takılabilir

: Sistemler, aynı kabin ayak izi içinde 36 kW'dan 108 kW'a kadar ölçeklenerek yük taleplerine göre büyüyebilir. ·Ölçeklenebilirlik

: Sistemler, aynı kabin ayak izi içinde 36 kW'dan 108 kW'a kadar ölçeklenerek yük taleplerine göre büyüyebilir. ·Yedeklilik ve İzleme:Smartpack2 denetleyicisi

tarafından yönetilen sistem, hassas akım paylaşımını (maksimum akımın ±%5'i içinde) sağlayarak modüller arasında dengeli bir gerilim sağlar ve tek hata noktalarını ortadan kaldırır.

Sektör Görünümü380VDC iletiminin yüksek verimli kenar dönüşümü (zirvede98.2% verimlilik
