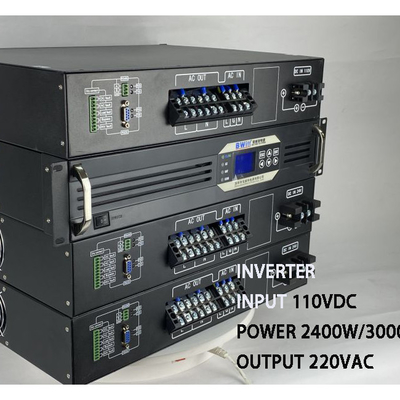

Saf sinüs dalgalı DT-1000 Serisi invertörler, BWITT'in yeni genişletilmiş
özelleştirilmiş invertörüdür. Bu Seri, uygulamalara uyacak şekilde geniş bir
seçenek yelpazesine sahip profesyonel bir 19” raf muhafazasıdır.
Açıklama:
Bu tip Raf tipi İnvertör, iletişim uygulamaları alanında yeni nesil çift girişli invertör çözümü
ile tasarlanmıştır ve iletişim sisteminin yüksek
güvenilirliği için uygundur. Çözüm, geleneksel UPS güç
kaynağı ile yaygın saf sinüs dalgalı invertör çözümleri arasındaki boşluğu dolduran
230V AC güç
kaynağı ve 24V DC güç Girişi ile donatılmıştır.
Kritik yükler için Saf, kararlı ve dayanıklı AC sağlamak üzere kullanıcıların yardımına koşan yeni bir tasarım yapısı kullanır
ve AC güç kaynağı sistemiyle aynı yüksek güvenilirliğe sahiptir.
Özel iletişim saf sinüs dalgalı invertörün tasarım özellikleri,
AC ve DC güç kaynağı arasında kesintisiz geçişi, neredeyse hiç geçiş
gecikmesi olmamasını sağlar ve statik anahtarı bünyesinde barındırır.
Bakım baypası /DC mevcuttur;
Bakım baypası /DC mevcuttur; Gerçek sinüs dalgası çıkışı (T.H.D RS232 ve RS485 & İsteğe Bağlı SNMP iletişim Portu
Bakım baypası /DC mevcuttur;
Bakım baypası /DC mevcuttur;
Sistem için 5 Rota Kuru kontak (DC giriş arızası, AC giriş arızası, aşırı yük RS232 ve RS485 & İsteğe Bağlı SNMP iletişim Portu
Bakım baypası /DC mevcuttur; RS232 ve RS485 & İsteğe Bağlı SNMP iletişim Portu
Bakım baypası /DC mevcuttur;
Bakım baypası /DC mevcuttur;
Bakım baypası /DC mevcuttur;
Bakım baypası /DC mevcuttur;
Bakım baypası /DC mevcuttur;
Bakım baypası /DC mevcuttur;
Bakım baypası /DC mevcuttur;
Koruma :Kısa yük koruması, aşırı yük koruması, akü aşırı/düşük voltaj
koruması, aşırı akım, aşırı sıcaklık;
Uygulama:
Tüm kritik iş uygulamaları ve her tür AC yükü.
Tasarım modülerdir ve değiştirilebilir
invertör modülleri ile ölçeklenebilir olup, bu da düşük Ortalama Onarım Süresi sağlar
servis maliyetlerinde azalma ve değişen
gelecekteki genişleme ihtiyaçlarını karşılar.
| Parametreler: |
ModelBWT110/220 |
| -3KVA |
| GİRİŞ |
Akü Giriş Voltajı
|
| 90~135Vdc |
Akü Voltaj Aralığı |
| 110Vdc |
DC Giriş Akımı |
| 33.53A Maks. |
Baypas Giriş Voltajı |
| 220Vac Normal |
Baypas Voltaj Aralığı |
| 170~270Vac |
AC Giriş Frekansı |
| 50Hz |
Frekans Aralığı |
| 43~67Hz |
PF |
| >0.8 |
| ÇIKIŞ |
Çıkış Kapasitesi |
| 3000VA |
Nominal Çıkış Kapasitesi |
| 2400W |
Nominal çıkış Voltajı |
| 220VAC (İnvertör Modu) |
Nominal Çıkış Akımı |
| 10.9A |
Çıkış Voltaj Aralığı |
| 220Vac(Tolerans ±%1.5 @İnvertör Modu) |
Çıkış Verimliliği |
| ≥%85 (İnvertör Modu) |
Çıkış Frekansı |
| 50Hz/60Hz |
Çıkış Dalgası |
| Saf sinüs dalgası |
THD |
| ≤%3 (Hat Yükü) |
Anahtarlama Süresi (Baypas'tan İnvertör moduna) |
| ≤5ms (Yük ile) |
| KORUYUCU ÖZELLİK |
AC Düşük Voltaj Anahtarlama Koruması |
| ≤176Vac (Geri tepme voltajı≥10Vac) |
AC aşırı Voltaj Anahtarlama koruması |
| ≥264AC |
Aşırı Sıcaklık |
| Evet (Otomatik Anahtarlama) |
Akü düşük voltaj koruma noktası |
| ≤80VDC |
Akü Düşük voltaj alarmı |
| 82VDC±0.5 |
Akü aşırı voltaj koruma noktası |
| ≥140VDC |
Akü aşırı voltaj kurtarma noktası |
| ≤135VDC |
| Aşırı Yük Kapasitesi10 saniye boyunca çalışmaya devam et @%101 |
|
| Aşırı Yük Kapasitesi10 saniye boyunca çalışmaya devam et @ %121 |
|
| Rs232 & Rs485 |
|
| Evet |
kısa devre Koruması |
| Evet (AC Bağlantısı altında test etmeyin) |
Rs232 & Rs485 |
| Evet |
Çıkış OVP |
| ≥264VAC(İnvertör Modu) |
Çıkış düşük voltaj alarmı |
| ≤176VAC (İnvertör Modu) |
| GÜVENLİK VE EMC |
Dielektrik dayanımı(AC-Şasi) |
| 3500Vdc/10mA//1dk .Atlama yok, arıza yok, ark yok (Yalnızca AC Giriş önceliği) |
Dielektrik dayanımı(DC-Şasi)
|
| 750Vdc/10mA/1dk. Atlama yok, arıza yok |
LVD |
| EN 60950-1 |
EMC/EM I |
|
EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 ve IEC 61000-6-4
|
ROHS
|
| IEC 62321-4 , IEC 62321-5,IEC 62321-6,IEC 62321-7,IEC 62321-8 |
| ÇEVRE TEST PERFORMANSI |
Ortam Sıcaklığı |
| -20~ +50℃ |
Soğutma |
| 4 *Fan |
Yüksek sıcaklıkta çalışma |
| 50±2℃ (nominal yük 24S) |
Düşük sıcaklıkta çalışma |
| -20±2℃ (nominal yük 24S) |
Yüksek sıcaklıkta depolama |
| 80±2 ℃,24S |
Düşük sıcaklıkta depolama |
| -40±2℃,24S |
Nem |
| %0~90, Yoğuşma yok |
Çalışma İrtifası (m) |
| 2000 m'ye kadar İrtifa Tam güç. %-2 / 100 m, maks. irtifa 5000 m |
| İLETİŞİM |
Rs232 & Rs485 |
| Evet |
SNMP |
| İsteğe bağlı |
Kuru Kontak |
| 5 grup |
|
LCD EKRAN
|
LCD Durumu
|
|
Giriş ve çıkış Voltajı, Frekans, Çıkış Akımı, Sıcaklık, Yük Oranı, LOGO vb.
|
İnvertör Durumu
|
| Normal Şebeke, Normal İnvertör, Akü Düşük voltajı ve çıkış aşırı yükü vb. |
| ÖLÇÜM |
Boyut G*D*Y(mm) |
| 482mm *370mm*88mm (2RU) |
Ağırlık |
11.5KG
