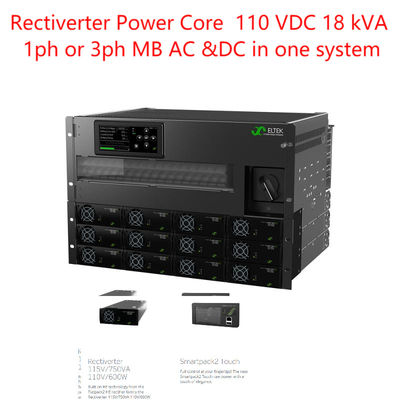

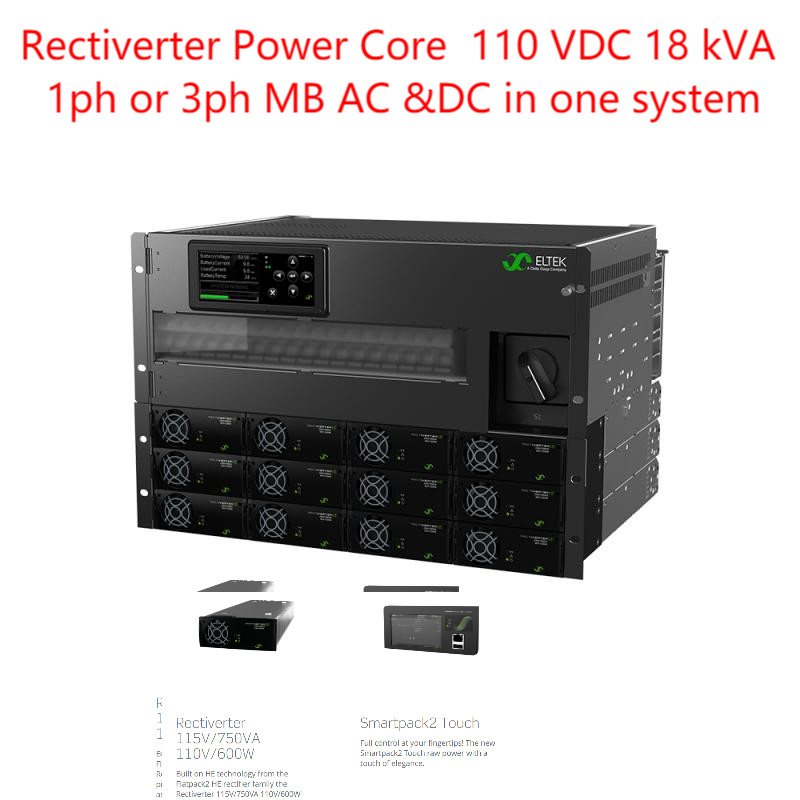

Eltek Rectiverter Güç Çekirdeği 110 VDC 18 kVA 1ph veya 3ph 18Kva AC & 14.4kw'a kadar
110Vdc çıkışı (Parça No. CIOR1207.1xxx)
Rectiverter güç çekirdeği, hem AC hem de DC beslemeyi bir araya getirir
AC yükleri için AC yedek güç sağlayan tek bir ortak birimde
3 fazlı veya tek fazlı AC yükleri ve DC yükleri için 110 VDC güç
ve akü şarjı.
Hem AC hem de DC çıkışı için toplam çıkış gücü şu ile sınırlıdır:
maksimum 24 kW. AC ve DC çıkış limitleri, aşağıdakilere göre ayarlanabilir:
bağlı yüke.
Rectiverter modülü :
3 portlu dönüştürücü aynı andaAC ve DC yükleri için güç sağlar.
Şebeke kesintisi sırasında Rectiverter110/1200 HE, aküde depolanan enerjiyi kullanarak AC yüklerini besler.
Temel özellikler:
230/400 VAC GİRİŞ/ÇIKIŞ
ÜÇ FAZ (Y) GİRİŞ/ÇIKIŞ
TEK FAZ GİRİŞ/ÇIKIŞ
110 VDC GİRİŞ/ÇIKIŞ
24 KW TOPLAM AC + DC ÇIKIŞ
MAKS 18 KVA AC ÇIKIŞ
MAKS 14,4 KW DC ÇIKIŞ
1FAZ AC DAĞITIM SEÇENEĞİ
3FAZ AC DAĞITIM SEÇENEĞİ
DAHİLİ MANUEL BAYPAS ANAHTARI
DAHİLİ TRANSFER TEKNOLOJİSİ
%150 AŞIRI YÜKLENME KABİLİYETİ, 15S
%600 HIZLI TRİP AKIMI, 20MS
SICAK TAKILABİLİR
SMARTPACK 2 KONTROL CİHAZI
PARALELL OLARAK ÇALIŞABİLİR
FLATPACK2 DOĞRULTUCULAR
KÜRESEL UYUMLULUK
PATENTLİ HE TEKNOLOJİSİ
Teknik Veriler:
Modeller / sipariş bilgileri
| |
| 24 kW, 400 V 3ph | Ürün ailesi CIOR1207.1xxx |
| AC ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) / (ayarlanabilir aralık)1) 230 VAC / 200 - 240 VAC 400 VAC 3 faz (Y) / 346-415 VAC |
| Frekans (varsayılan invertör modu) 50Hz (uyarlanabilir) |
| Frekans (ayarlanabilir invertör modu) 50Hz, 60Hz veya son senkronize 50/60Hz (uyarlanabilir) |
| Güç maksimum (sürekli / aşırı yük ( |
| <15s) ) 14,4 kW (18 kVA) / 24 kVAAkım maksimum/faz (sürekli / aşırı yük ( |
| <15s) ) 78ARMS / 104,4ARMS26ARMS / 34,8ARMS | Akım (maksimum) Hızlı trip/faz (20ms) 384 A (6 x nominal) |
| 128 A (6 x nominal) | Bekleme süresi (Gerilim düşüşleri) (aküye geçmeden önce) > 5 ms @ 14,4 kW yük |
| THD |
| < %1,5 dirençli yükteÇıkış özellikleri L ve N'de sigorta, Sıcak takılabilir |
| DC ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) / (ayarlanabilir aralık) 122,5 VDC / 97 - 145 VDC |
| Güç (maksimum @nominal giriş) 14,4 kW 2) |
| Akım (maksimum @VOUT ≤ 108 VDC) 133 A |
| 2)Bekleme süresi, maksimum çıkış gücü >10ms; VOUT > 41 VDC |
| Çıkış özellikleri Kısa devre korumalı, Aşırı gerilim kapatma, M8 cıvatasına toplu DC çıkış bağlantısı |
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Gerilimi(3 faz Y) 185 - 275 VAC,(tek faz) 320 - 475 VAC ,(3 faz Y) |
| AC Akım/faz(nominal çıkış geriliminde) (modül tipine bağlı olarak) 84-144 ARMS 4) |
| 28-48 ARMS 4) | Frekans (varsayılan: senkronizasyon aralığı) 47-53 & 57-63 Hz |
| Frekans (ayarlanabilir: senkronizasyon aralığı) 47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir) |
| Güç Faktörü / THD > %0,99 %50 yükte veya daha fazla / |
| < %3,5DC Gerilim nominal / genişletilmiş aralık (aşırı yük yok) |
| 3) 102 - 145 VDC / 90 - 102 VDCDC Akım (maksimum) 150 A / 216 A aşırı yük sırasında (15s) |
| L ve N'de sigorta, Sıcak takılabilir, Varistör, Sıcak takılabilir |
Giriş özellikleri AC giriş bireysel vida terminalleri L1,L2,L3 veya L1,L1,L1 + N & PE için 10 mm2 M8 cıvatasına toplu DC giriş bağlantısı M8 cıvatasına toplu DC akü bağlantısı SEÇENEKLER |
| Kontrol ve izleme (bkz. Smartpack2 veri sayfası) Smartpack2, endüstriyel temel ve G/Ç monitör tipi 2 dahil |
| 1 kutuplu AC dağıtımı (L bağlantısı doğrudan MCB'ye) 1-18 adet, 2-20A, C veya B özellikleri |
| 1-18 adet, 2-20A, C veya B özellikleri | 3 kutuplu AC dağıtımı (L1-L3 bağlantısı doğrudan MCB'ye) - |
| 1-6 adet, 2-20A, C veya B özellikleri | İlgili Ürünler: |
