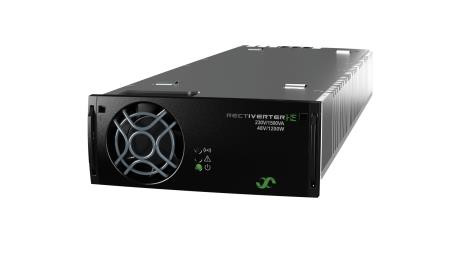

| Modeller / sipariş bilgileri |
|
54 kVA + 72 kW B-Girişi |
| Ürün ailesi |
|
CIEJ3642.xxxx |
|
| AC ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) / (ayarlanabilir aralık)1) |
|
400 VAC 3 faz (Y) / 346-415 VAC |
| Frekans (varsayılan invertör modu) |
|
50 Hz (uyarlanabilir) |
| Frekans (ayarlanabilir invertör modu) |
|
50Hz, 60Hz veya son senkronize 50/60Hz (uyarlanabilir) |
| Güç maksimum (sürekli / aşırı yük (<15s) ) |
|
43,2 kW (54 kVA) / 72 kVA |
| Akım maksimum/faz (sürekli / aşırı yük (<15s) ) |
|
78ARMS / 104,4ARMS |
| Akım (maksimum) Hızlı açma/faz (20ms) |
|
380A (6 x nominal) |
| Tutma süresi (Gerilim düşüşleri) (aküye geçmeden önce) |
|
> 5 ms @ 43,2 kW yük |
| THD |
|
<% 1,5 dirençli yükte |
| Çıkış özellikleri |
Modül: L ve N'de sigorta, Sıcak takılabilir
100 A MCCB, AC çıkışı bireysel vida terminalleri L1-L3, N & PE için 70 mm2
|
| DC ÇIKIŞ VERİLERİ |
| Gerilim (varsayılan) / (ayarlanabilir aralık) |
|
53,5 VDC / 43 - 58 VDC |
| Güç (maksimum @nominal giriş) |
|
43,2 kW 2) |
| Akım (maksimum @VOUT ≤ 48 VDC) |
|
900 A 2) |
| Tutma süresi, maksimum çıkış gücü |
|
>10ms; VOUT > 41 VDC |
| Çıkış özellikleri |
|
Kısa devre korumalı, Aşırı gerilim kapatma
Akü girişi / çıkışı M10 cıvatasına bağlantı
|
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Gerilimi (3 faz Y) |
|
320-475 VAC, |
| AC Akım/faz(nominal çıkış geriliminde) (modül tipine bağlı olarak) |
92-138 ARMS 4) |
| Frekans (varsayılan: senkronizasyon aralığı) |
|
47-53 & 57-63 Hz |
| Frekans (ayarlanabilir: senkronizasyon aralığı) |
|
47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir) |
| Güç Faktörü / THD |
|
%50 veya daha fazla yükte > 0,99 / < %3,5 |
| DC Gerilim nominal / genişletilmiş aralık (aşırı yük yok)3) |
|
45 - 58 VDC / 40 - 45 VDC |
| DC Akım (maksimum) |
|
1152 A / 1620 A aşırı yük sırasında (15s) |
| Giriş özellikleri |
Modül : L ve N'de sigorta, Sıcak takılabilir, Varistör, Sıcak takılabilir
160 A MCCB, AC girişi bireysel vida terminalleri L1-L3, N & PE için 70 mm2
|
| DC YÜK VE AKÜ KESİCİ SEÇENEKLERİ |
AKÜ KESİCİ |
DC YÜK KESİCİ |
| Olası konfigürasyonlar (2 kutuplu kesici) |
2*1600 A (4*TPS 2 tutucu 800-1600 A) |
- |
| Olası konfigürasyonlar (2 kutuplu kesici) |
4*600 A (8*TPS 00 tutucu 250-600 A) |
- |
| Olası konfigürasyonlar (2 kutuplu kesici) |
2*600 A (4*TPS 00 tutucu 250-600 A) |
2*600 A (4*TPS 00 tutucu 250-600 A) |
| SEÇENEKLER |
| B-Girişi maksimum güç (FP2 HE, 3 kW doğrultucular ile) |
|
72 kW |
| Manuel Baypas anahtarı |
|
2*160 A |
| LVBD (1 kutuplu) |
|
1800 A |
| DİĞER ÖZELLİKLER |
| Verimlilik |
>%96 (şebeke modu (AC/AC ve AC/DC)), >%94 (invertör modu (DC/AC)) |
| Koruma Sınıfı |
IP 20 |
|
|
| Çalışma sıcaklığı |
-40 ila +55°C (-40 ila +131°F), nem %5 - %95 RH yoğuşmasız |
| Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - %99 RH yoğuşmasız |
| Boyutlar[GxDxY] / Ağırlık |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| TASARIM STANDARTLARI |
| Elektriksel güvenlik |
EN 60950-1, EN 62040-1 UPS güvenliği |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bölüm 15
EN 61000-6-1 /-2/-3/-4, EN 62040-2
|
|
|
Çevre
|
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3)
Normal çalışma koşulları IEC/EN 62040-3:2011 madde 4.1 RoHS (2011/65/EU) ve WEEE (2002/96/EC) uyumlu olmalıdır
|
|
1) Çıkış gerilim aralıkları fabrikada yapılandırılmıştır ve üst şaside bireysel anahtarlamaya sahiptir
3) 40 - 45 VDC: azaltılmış performans - güç artışı yok ve AC çıkışında artan gerilim THD.
|
2) AC yük önceliğe sahiptir. Maksimum mevcut DC çıkış gücü ve akımı, anlık AC yüküne ve AC giriş gerilimine bağlıdır; örneğin, tam AC gücünde ve 230VAC için nominal girişte maksimum 28 ,8kW/600 A.
4) DC gerilimi 43V'un altına çekilirse, giriş akımı bu seviyenin üzerine çıkabilir
|
