Eltek Endüstriyel toplu besleme Telecom Power IBF AC/DC, 24-220 VDC çıkışlı 2KW-16KW Güç Sistemi (Parça No.: CIO20405.xxx
19 inç Güç Çekirdeği Besleme Sistemi
Endüstriyel toplu besleme (IBF) ünitesi, 2-16KW çıkış gücünden 24-220VDC çıkışlı sistemler için tasarlanmıştır.
Güç çekirdeği, Flatpack2 redresörleri etrafında inşa edilmiştir ve şalt, telekom, acil durum aydınlatma ve alarm sistemleri gibi uygulamalar için tasarlanmıştır.
Kompakt tasarımı ve basit kurulumu, onu güçlü bir 19 inç güç kaynağı paketi yapar.
IBF ünitesi, Flatpack2 redresörleri ile birlikte bağımsız bir sistem olarak veya IBB sistemlerimize entegre bir ünite olarak kullanılabilir.
ANA ÖZELLİKLER:
• KOMPAKT TASARIM
• BASİT KURULUM
• 85-300 VAC GİRİŞ
• 8 REDRESÖR KADAR EV
• 2-16 KW ÇIKIŞ
• TOPLU BESLEME ÇIKIŞI
• MAKSİMUM 300 A DC ÇIKIŞ
• GRAFİK 3,2” TFT
• UZAKTAN ETHERNET
• TUZAKLI SNMP PROTOKOLÜ
• 6 DİJİTAL RÖLE ÇIKIŞI
• 6 DİJİTAL GİRİŞ
• KÜRESEL UYUMLULUK
• PATENTLİ HE TEKNOLOJİSİ
UYGULAMALAR
GÜÇ ARAÇLARI
• Alçak ve Yüksek gerilim şalt sistemi
• Trafo ve trafo merkezleri
• Güç üretimi ve dağıtımı
• Kontrol ve koruma
• Scada sistemi
• İletişim aracı
DEMİRYOLU VE METRO ALTYAPISI
• Kontrol ve koruma
• Sinyalizasyon
• Güvenlik Sistemleri
TELEKOM-MOBİL/KABLOSUZ
• LTE/4G/WiMAX
• Dağıtılmış anten sistemi
• Geniş bant
• Radyo baz istasyonları/hücre siteleri
Teknik Veriler:
| TEKNİK ÖZELLİKLER |
| |
modeli |
IBF-AC/DC-1PR-Std.Temel |
IBF-AC/DC-2PR-Std.Temel |
IBF-AC/DC-1PR-End.Temel |
IBF-AC/DC-2PR-End.Temel |
|
| |
Parça numarası |
CIO20405.xxx |
CIO20806.xxx |
CIO20405.xxx |
CIO20806.xxx |
|
| |
GİRİŞ VERİLERİ |
|
|
|
|
|
| |
Voltaj aralığı) |
85 - 300 AC |
|
| |
Dalgalanma koruması |
OVP Sınıf 2 |
|
| |
AC Giriş koruması TN ağı |
3*25 A MCB (tek kutuplu) |
3*40 A MCB (tek kutuplu) |
3*25 A MCB (tek kutuplu) |
3*40 A MCB (tek kutuplu) |
|
| |
AC Giriş koruması BT ağı |
1*32 A MCB (üç kutuplu) |
1*63 A MCB (üç kutuplu) |
1*32 A MCB (üç kutuplu) |
1*63 A MCB (üç kutuplu) |
|
| |
Doğrultucularda giriş koruması |
Redresör modüllerinde bireysel sigorta |
|
| |
Bağ |
Tek vidalı terminal 6 mm2
PE vidalı terminal, maks. 6 mm2ve M5 kablo pabucu doğrudan şasiye
|
|
| |
ÇIKIŞ VERİLERİ |
|
|
|
|
|
| |
Voltaj (varsayılan) |
24-125VDC |
24-220 VDC |
|
| |
Güç (maksimum) @ nominal giriş |
8000W |
16000W |
8000W |
16000W |
|
| |
Akım (maksimum) @ nominal giriş |
Önceki sayfaya veya geçerli Flatpack2 veri sayfasına bakın |
|
| |
Korumasız toplu çıktı |
• |
|
| |
Bağlantı toplu çıkışı |
M8 cıvata |
|
| |
Dahili pil şantı |
• |
|
| |
Doğrultucularda Çıkış Koruması |
FET veya sigortayı bloke etme, Kısa devre koruması ve Yüksek sıcaklık koruması |
|
| |
KONTROL VE İZLEME |
|
|
|
|
|
| |
İzleme Ünitesi |
Standard Basic ile Smartpack 2 Kontrol Sistemi |
Endüstriyel Temel ile Smartpack 2 Kontrol Sistemi |
|
| |
Yerel Operasyon |
Ekran ve tuşlar, standart tarayıcı üzerinden WEB arayüzü |
|
| |
Uzaktan Çalıştırma |
WebPower (WEB Arayüzü, SNMP protokolü ve e-posta) |
|
| |
Alarm Röleleri (Bağlantı: kelepçe ≤ 1,5 mm2) |
6 x Potansiyelsiz kontak (NO, NC, C) [Max 75 VDC/1,0 A] |
|
| |
Alarm Röleleri (Bağlantı: kelepçe ≤ 1,5 mm2) |
- |
3 x Potansiyelsiz kontak (NO,NC,C) [Max 300 VDC/0,1 A] |
|
| |
Dijital Girişler |
6x HAYIR/NK |
|
| |
MODBUS |
TCP/IP |
TCP/IP ve RTU |
|
| |
iletişim portları |
RJ45 |
RJ45, RS232, RS485 |
|
| |
Pil simetri ölçümleri |
- |
• |
|
| |
Akım ölçümleri |
Doğrultucu, Akü ve Yük Akımı |
|
| |
Alarmlar |
Düşük ve yüksek çıkış voltajı alarmları (Küçük ve büyük seviyeler) Toprak arıza alarmı, Sıcaklık alarmı, AC Giriş kesintisi alarmı, yük kesici ve akü kesici alarmı ve çok daha fazlası |
|
| |
DİĞER ÖZELLİKLER |
|
|
|
|
|
| |
İzolasyon |
3.0 kVAC - girişten çıkışa
1.5 kVAC - toprağa giriş
0,5 kVDC- toprağa çıkış (110 ve 220 V doğrultucular için 1,5 kVDC)
|
|
| |
Çalışma sıcaklığı |
-40 ila +45°C (-40 ila +113°F), nem 5 - 95% RH yoğuşmasız Çıkış gücü yüksek sıcaklıkta düşer, uygulanabilir doğrultucu için veri sayfasına bakın |
|
| |
Depolama sıcaklığı |
-40 ila +85°C (-40 ila +185°F), nem %0 - 99 RH yoğuşmasız |
|
| |
Boyutlar[GxDxY] |
482*432*222mm (5U) |
482*432*267mm (6U) |
482*432*222mm (5U) |
482*432*267mm (6U) |
|
| |
Ağırlık (doğrultucular hariç) |
17 kg |
16 kg |
17 kg |
16 kg |
|
| |
TASARIM STANDARTLARI |
|
|
|
|
|
| |
Elektrik güvenliği |
EN 60950-1 |
|
| |
EMC |
ETSI EN 300 386 V.1.6.1
EN 61000-6-1 / -2 / -3 / -4 / -5 (Modele bağlı olarak)
|
|
| |
Çevre |
ETSI EN 300 019, ETSI EN 300 132 - 2 |
|
| |

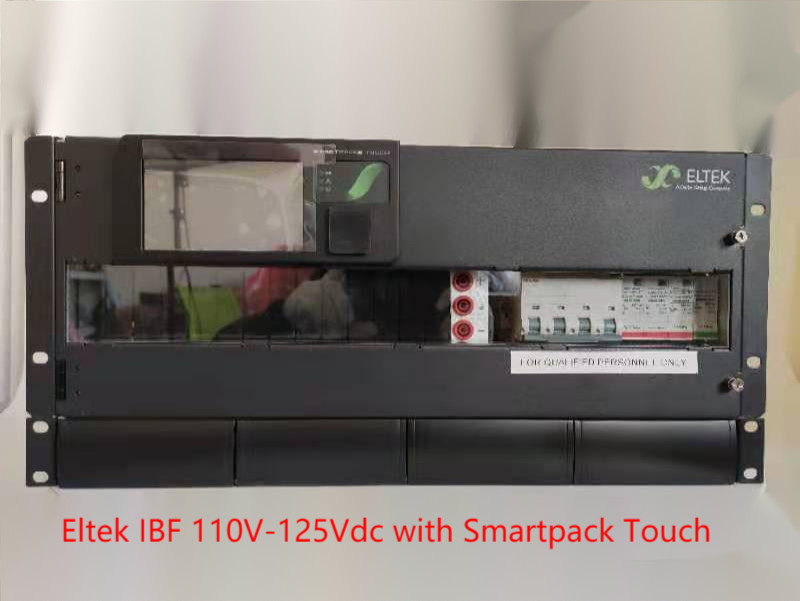

Önden görünüş:
