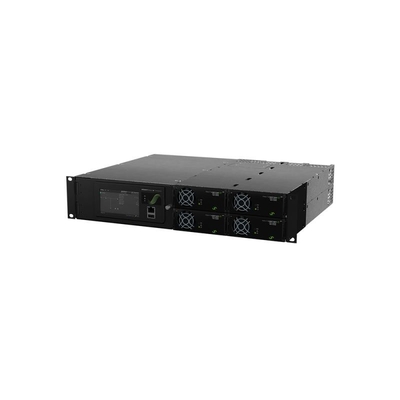

Eltek Doğrultucu 2U 6kVA Entegre Sistem 6 kVA AC & 4,8 kW DC, Smartpack ile R CTOR0402
Uygulamalar:
Doğrultucu 2U 19 inç entegre sistem, 230 /115Vac ve 110Vdc yedeklemeye ihtiyaç duyulan endüstriyel uygulamalarda toplu AC ve DC çıkışı olarak kullanılabilir.
Hem AC hem de DC için toplam çıkış gücü toplam 8KW ile sınırlıdır, AC yükü için sınırlamanın maksimum 6kVA ve DC yükü için maksimum 4KW ,8KW olarak ayarlandığı bağlı yüke göre AC ve DC çıkış limitleri ayarlanabilir .
Ek seçenekler olarak ölçüm ve sinyal, I/Q monitör veya Flexi monitör CAN düğümleri ile geniş ölçüde genişletilebilir.
TELEKOM-MOBİL/KABLOSUZ
· LTE/4G/WiMAX
· Dağıtılmış anten sistemi
· Geniş bant
· Radyo baz istasyonları/hücre siteleri
GÜÇ ARAÇLARI
· Alçak ve Yüksek gerilim şalt cihazları
· Trafo ve ALT istasyonlar
· Kontrol ve koruma
· SCADA sistemi
DEMİRYOLU & METRO ALTYAPI
· Kontrol ve koruma
· Sinyalizasyon
Teknik Veriler:
| |
| modeller |
8 kW, 230 VAC |
| Ürün ailesi |
CIOR0402.1xxx |
| AC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık)1) |
230 VAC / 200-240 VAC |
| Frekans (sürücü modu – varsayılan) |
50 Hz (uyarlanabilir) |
| Frekans (invertör modu – ayarlanabilir) |
50 Hz, 60 Hz veya son senkronize edilen 50 / 60 Hz (uyarlanabilir) |
| Maksimum güç (sürekli / aşırı yük <15s) |
4800 W (6000 VA) / 8000 VA |
| Mevcut maksimum (sürekli / aşırı yük <15s) |
26 ARMS / 34,8 ARMS |
| Mevcut (maksimum) hızlı açma (20ms) |
128 A (6 x nominal) |
|
Bekleyin (Gerilim düşmeleri) (geçmeden önce
pil)
|
5 ms |
| THD |
Dirençli yükte < %1,5 |
| Koruma |
L'de Sigorta, Çalışırken takılabilir, Varistör |
| DC ÇIKIŞ VERİLERİ |
| Voltaj (varsayılan) / (ayarlanabilir aralık) |
122,5 VDC / 97-145 VDC |
| Güç (maksimum @nominal giriş) |
4800 W2) |
| Akım (maksimum @VOUT ≤ 108 VDC) |
44,4 bir2) |
| Geçerli paylaşım (%10 - 100 yük) |
%10 ila %100 yükten maksimum akımın ±%5'i |
| Koruma |
Kısa devre korumalı, Aşırı voltaj kapatma, Ters kutup ve Sigorta |
| GİRİŞ VERİLERİ |
| AC Şebeke Giriş Voltajı (aralık / AG bağlantı kesme) |
185-275 VAC / 170 VAC |
| AC Akımı (maksimum - modül tipine bağlıdır) |
32,8-46 ARMS 3) |
| Frekans (varsayılan: senkronizasyon aralığı) |
47-53 & 57-63Hz |
| Frekans (ayarlanabilir: senkronizasyon aralığı) |
47-53 Hz, 57-63 Hz veya her ikisi (uyarlanabilir) |
| Güç Faktörü / THD |
%70 veya daha fazla yükte > 0,99 / < %3,5 |
| DC Voltaj nominal / genişletilmiş aralık4) |
102-145 VDC / 90-102 VDC |
| DC Akımı (maksimum) |
50 A / 72 A aşırı yükte (15 s) |
| Giriş özellikleri |
L ve N'de sigorta, Çalışırken takılabilir, Varistör
AC girişi ayrı vidalı terminaller 4 mm2L, N & PE için (4x tek fazlı)
|
| SEÇENEKLER |
| Kontrol ve İzleme (ana ünite) |
Smartpack2 Dokunmatik |
| Kontrol ve İzleme (temel birim) |
Smartpack2 Temel veya Temel Endüstriyel |
| Denetleyici CAN düğümü |
I/O Monitor T2 veya Fleximonitor (Röle kutusu ile) |
| AC dağılımı |
AC çıkışı ayrı vidalı terminaller 10 mm2L, N & PE için (1x tek fazlı) |
| doğru akım dağılımı |
2x M6 cıvata üzerinde DC toplu bağlantı |
| DİĞER ÖZELLİKLER |
| Yeterlik |
> %96 (şebeke modu), > %95 (inverter modu) |
| Çalışma sıcaklığı |
-40 ila +55 °C (-40 ila +131 °F), nem %5-95 bağıl nem, yoğuşmasız |
| Depolama sıcaklığı |
-40 ila +85 °C (-40 ila +185 °F), nem 0-99 % RH yoğuşmasız |
| Boyutlar [G x D x Y]5) |
482 x 400 x 89 mm (2U) (19 x 15,7 x 3,5 inç) |
| Ağırlık |
9,4-9,9 kg (20,7-21,8 lb) |
| TASARIM STANDARTLARI |
| Elektrik güvenliği |
EN 60950-1, EN 62040-1 UPS güvenliği |
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Bölüm 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
Çevre
|
ETSI EN 300 019: 2-1 (Sınıf 1.2), 2-2 (Sınıf 2.3) & 2-3 (Sınıf 3.2)
IEC 62040-3:2011 madde 4.2 uyarınca normal çalışma koşulları.IEC 62040-3:2011 madde 4.3 uyarınca diğer çalışma koşulları bildirilmelidir
RoHS 3 (2015/863/EU) ve WEEE (2008/98/EC) uyumlu
|

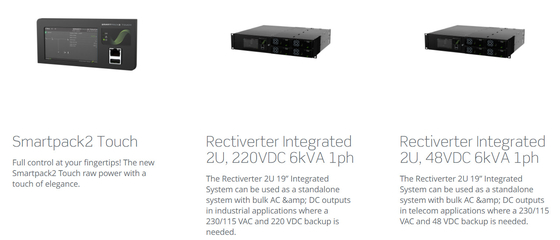

İlgili ürünler:
